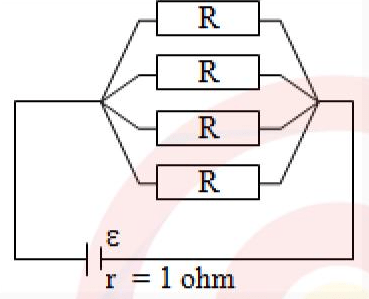

Perhatikan gambar berikut! Sebuah sumber daya DC yang memiliki hambatan dalam r dihubungkan dengan empat buah hambatan identik yang dipasang secara paralel seperti terlihat pada gambar. Berapakah nilai R supaya daya disipasi pada rangkaian maksimum?
1
1
Iklan
A. Fauzan
Mahasiswa/Alumni Universitas Jember
05 Februari 2023 15:23
<p>Jawaban yang benar adalah 4 Ω</p><p><strong> </strong></p><p><strong>Diketahui:</strong></p><p>r = 1 Ω</p><p> </p><p><strong>Ditanya:</strong></p><p>nilai R supaya daya disipasi pada rangkaian maksimum?</p><p> </p><p><strong>Jawab:</strong></p><p>Hambatan luar (RL) dapat dicari menggunakan rangkaian paralel sebagai berikut:</p><p>1/RL = 1/R + 1/R + 1/R + 1/R</p><p> 1/RL = 4/R</p><p>RL = R/4 Ω</p><p> </p><p>Daya maksimum terjadi ketika hambatan dalam (r) sama dengan hambatan luar (RL)</p><p>r = RL</p><p>1 = R/4</p><p>R = 4 Ω</p><p> </p><p>Jadi, nilai R supaya daya disipasi pada rangkaian maksimum adalah 4 Ω</p>
Jawaban yang benar adalah 4 Ω
Diketahui:
r = 1 Ω
Ditanya:
nilai R supaya daya disipasi pada rangkaian maksimum?
Jawab:
Hambatan luar (RL) dapat dicari menggunakan rangkaian paralel sebagai berikut:
1/RL = 1/R + 1/R + 1/R + 1/R
1/RL = 4/R
RL = R/4 Ω
Daya maksimum terjadi ketika hambatan dalam (r) sama dengan hambatan luar (RL)
r = RL
1 = R/4
R = 4 Ω
Jadi, nilai R supaya daya disipasi pada rangkaian maksimum adalah 4 Ω
