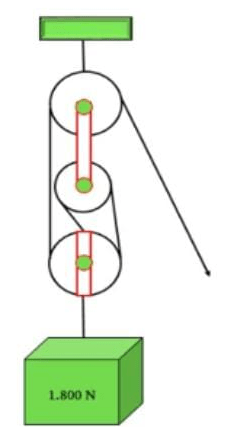

Perhatikan gambar berikut! Keuntungan mekanik pada katrol diatas adalah....

Jawaban yang benar adalah 3. Pembahasan: Katrol adalah pesawat sederhana yang terdiri atas sebuah roda beralur dengan seutas tali atau rantai dapat bergerak bolak-balik dan digunakan untuk menaikkan beban yang berat. Katrol dikelompokkan menjadi tiga jenis, yaitu sebagai berikut. a. Katrol tetap, yaitu katrol yang hanya mengubah arah gaya, namun tidak memperbesar gaya sehingga gaya yang di lakukan otot searah dengan gaya berat. Keuntungan mekanis katrol tetap = 1. b. Katrol bergerak, yaitu katrol yang hanya mengalihkan gaya, namun tidak mengubah arah gaya. Keuntungan mekanis katrol bergerak = 2. c. Katrol ganda, memiliki keuntungan mekanis sama dengan banyak tali atau rantai yang menghubungkan katrol ke katrol. Penentuan keuntungan mekanis pada katrol menggunakan persamaan berikut: w x Lw = F x Lf KM = w/F = Lf/Lw, dimana: w = beban (N) KM = keuntungan mekanis Lw = lengan beban (m) F = kuasa (N) Lf = lengan kuasa (m). Berdasarkan informasi soal, gambar tersebut adalah katrol ganda. Sehingga keuntungan mekanik pada katrol adalah: KM = 3. Jadi, keuntungan mekanik pada katrol di atas adalah 3.
