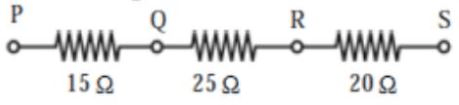

Perhatikan gambar berikut! Jika Vps = 24 volt maka pernyataan berikut benar, kecuali .... a. I = 0,4 A dan Vpq = 6 V b. I = 0,4 A dan Vrs = 10 V c. Vpq = 10 V dan Vrs = 6 V d. I = 0,4 A dan Vrs = 8 V e. Vqr = 10 V dan Vpq = 6 V

Jawaban yang benar adalah b dan c Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun secara bersebelahan. Perhitungan pada rangkaian seri: R total = R1 + R2 + ... I total = I1 = I2 = ... V total = V1 + V2 + ... I = V/R dimana: R, R1, R2 = hambatan (Ω) I, I1, I2 = kuat arus (A) V, V1, V2 = tegangan (V) Diketahui: Misal: R1 = 15 Ω R2 = 25 Ω R3 = 20 Ω V total = Vps = 24 V Ditanya: Pernyataan yang salah = .... Jawab: Rangkaian di atas merupakan rangkaian seri sehingga: R total = R1 + R2 + R3 R total = 15 + 25 + 20 R total = 60 Ω I total = V total/R total I total = 24/60 I total = 0,4 A Vpq = I total × R1 Vpq = 0,4 × 15 Vpq = 6 V Vrs = I total × R3 Vrs = 0,4 × 20 Vrs = 8 V Vqr = I total × R2 Vqr = 0,4 × 25 Vqr = 10 V Berdasarkan pilihan di atas: a. I = 0,4 A dan Vpq = 6 V ➡️ Benar b. I = 0,4 A dan Vrs = 10 V ➡️ Salah, karena berdasarkan perhitungan diperoleh Vrs = 8 V c. Vpq = 10 V dan Vrs = 6 V ➡️ Salah, karena berdasarkan perhitungan diperoleh Vpq = 6 V dan Vrs = 8 V d. I = 0,4 A dan Vrs = 8 V ➡️ Benar e. Vqr = 10 V dan Vpq = 6 V ➡️ Benar Jadi, dari pernyataan di atas yang salah adalah b dan c
