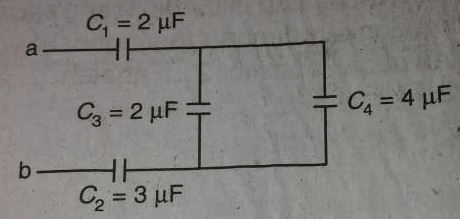

Perhatikan gambar berikut! Jika ujung A-B dihubungkan dengan sumber tegangan 22 volt, energi yang tersimpan dalam sistem rangkaian adalah ... J. a. 1,21 x 10^-4 b. 2,42 x 10^-4 c. 2,84 x 10^-4 d. 3,63 x 10^-4 e. 4,84 x 10^-4

<p>Jawabannya B. 2,42 × 10^-4 J</p><p>&nbsp;</p><p>Diketahui:</p><p>V = 22 Volt</p><p>C1 = 2 μF</p><p>C2 = 3 μF</p><p>C3 = 2 μF</p><p>C4 = 4 μF</p><p>&nbsp;</p><p>Ditanya:</p><p>W = ....?</p><p>&nbsp;</p><p>Jawab:</p><p>Besarnya energi yang tersimpan pada kapasitor yaitu sama dengan usaha yang dilakukan untuk memindahkan muatan listrik dari sumber tegangan ke dalam kapasitor tersebut. Rumusnya:</p><p>W = 1/2 × C × V²</p><p>dimana</p><p>W = energi (J)</p><p>C = kapasitas kapasitor (F)</p><p>V = tegangan (Volt)</p><p>&nbsp;</p><p>Maka, energi yang tersimpan dalam sistem rangkaian yaitu:</p><p>mencari kapasitas kapasitor</p><p>Cp = C3 + C4</p><p>Cp = 2 + 4 = 6 μF</p><p>&nbsp;</p><p>1/Ctotal = 1/C1 + 1/Cp + 1/C2</p><p>1/Ctotal = 1/2 + 1/6 + 1/3</p><p>1/Ctotal = (3+1+2)/6</p><p>1/Ctotal = 6/6</p><p>Ctotal = 1 μF = 1×10^-6 F</p><p>&nbsp;</p><p>energi yang tersimpan</p><p>W = 1/2 × Ctotal × V²</p><p>W = 1/2 × 1×10^-6 × 22²</p><p>W = 242 × 10^-6 = 2,42 × 10^-4 J</p><p>&nbsp;</p><p>Jadi, besarnya energi yang tersimpan dalam sistem rangkaian adalah 2,42 × 10^-4 J. Sehingga, jawaban yang tepat adalah B.</p>
