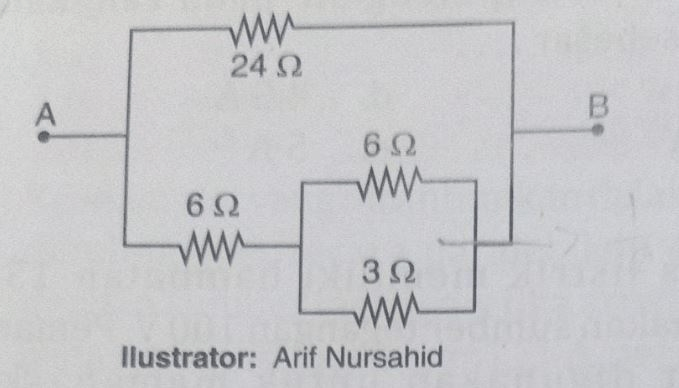

perhatikan gambar berikut jika titik A dan B dihubungkan dengan tegangan 24 V, perbandingan arus yang mengalir antara hambatan 24 Ω dan 3 Ωadalah... a. 1:2 b. 1:3 c. 2:1 d. 2:3 e. 3:1

<p>Jawaban yang benar adalah A. 1 : 2</p><p>&nbsp;</p><p>Diketahui:</p><p>V = 24 V</p><p>R1 = 24 Ω</p><p>R2 = 6 Ω</p><p>R3 = 6 Ω</p><p>R4 = 3 Ω</p><p>&nbsp;</p><p>Ditanyakan:<br>I1 : I4 = ...?</p><p>&nbsp;</p><p>Pembahasan:<br>Bunyi Hukum Ohm adalah: "Besar arus listrik yang mengalir melalui sebuah penghantar akan berbanding lurus dengan beda potensial atau tegangan yang diterapkan kepadanya, dan berbanding terbalik dengan hambatannya."</p><p>Persamaan matematisnya yaitu:<br>I = V/R</p><p>dimana:</p><p>I = kuat arus (A)</p><p>V = beda potensial (V)</p><p>R = hambatan (Ω)</p><p>&nbsp;</p><p>1. Menghitung Hambatan Total</p><p>Paralel</p><p>1/Rp = 1/R3 + 1/R4</p><p>1/Rp = 1/6 + 1/3</p><p>1/Rp = 1/6 + 2/6</p><p>1/Rp = 3/6</p><p>Rp = 2 Ω</p><p>&nbsp;</p><p>Seri</p><p>Rs = R2 + Rp</p><p>Rs = 6 + 2</p><p>Rs = 8 Ω</p><p>&nbsp;</p><p>Total</p><p>1/R = 1/R1 + 1/Rs</p><p>1/R = 1/24 + 1/8</p><p>1/R = 1/24 + 3/24</p><p>1/R = 4/24</p><p>R = 6 Ω</p><p>&nbsp;</p><p>2. Menghitung Arus Total</p><p>I = V/R<br>I = 24/6</p><p>I = 4 A</p><p>&nbsp;</p><p>3. Menghitung Arus I1</p><p>I1 = V/R1</p><p>I1 = 24/24</p><p>I1 = 1 A</p><p>&nbsp;</p><p>4. Menghitung Arus Bawah</p><p>Ibawah = V/Rs</p><p>Ibawah = 24/8</p><p>Ibawah = 3 A</p><p>&nbsp;</p><p>5. Menghitung Tegangan Paralel</p><p>Vp = Ibawah x Rp</p><p>Vp = 3 x 2</p><p>Vp = 6 V</p><p>&nbsp;</p><p>6. Menghitung Arus I4</p><p>I4 = Vp/R4</p><p>I4 = 6/3</p><p>I4 = 2 A</p><p>&nbsp;</p><p>7. Menghitung Perbandingan Arus I1 : I4</p><p>I1 : I4 = 1 : 2</p><p>&nbsp;</p><p>Oleh karena itu, jawaban yang benar adalah A.</p>
