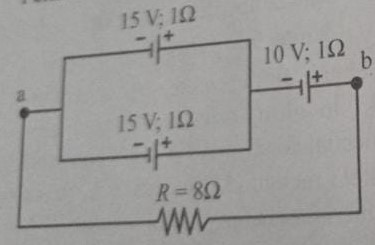

Perhatikan gambar berikut ini. Tentukanlah besar arus listrik yang melalui hambatan R = 8 Ω

Hai, Angga. Jawaban untuk pertanyaan ini adalah 2,63 A. Ditanya: I pada R = 8 Ω ... ? Pembahasan: Pada rangkaian terdapat 3 sumber tegangan. Kedua sumber tegangan 15 V terhubung paralel, untuk sumber tegangan yang terhubung paralel berlaku: E = E1 = E2 ... (1) E = 15 V E= 15 V ini kemudian terhubung dengan E3 = 10V secara seri dengan kutub-kutub yang berlawanan saling bertemu, sehingga E totalnya: E total = E + E3 E total = 15 V + 10 V E total = 25 V V total = E total = 25 V Pada soal ditanyakan arus yang mengalir pada R=8 Ω. Hambatan 8 Ω terpasang seri di dalam rangkaian sehingga arus yang mengalir di hambatan 8 Ω adalah sama dengan arus total. Untuk mencari besar arus total dapat menggunakan hukum ohm yang menyatakan hubungan antara besaran tegangan (V), kuat arus (I), dan hambatan (R). V total = I total. R total I total = V total/ R total ... (1) Untuk mendapatkan nilai I total pada persamaan (1), perlu dicari terlebih dahulu R total. Didalam rangkaian terdapat 2 hambatan dalam yang saling tersusun paralel, kemudian diserikan dengan satu hambatan dalam lainnya dan hambatan R= 8 Ω. Hambatan pengganti paralel: 1/RP = 1/1Ω + 1/1Ω 1/RP = 2/1Ω RP = 1Ω/2 = 0,5Ω Hambatan total: R total = RP + 1Ω + 8Ω R total = 0,5Ω + 1Ω + 8Ω R total = 9,5Ω Subtitusikan nilai R total dan V total ke persamaan (1): I total = 25V/ 9,5Ω I total = 2,63 A Dikarenakan R= 8Ω tersusun seri pada rangkaian, maka arusnya (I): I = I total = 2,63 A Jadi, arus yang melalui R = 8Ω pada rangkaian di gambar adalah 2,63 A.
