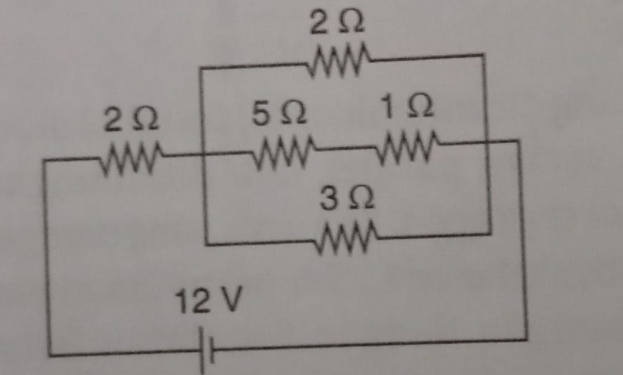

Perhatikan gambar berikut! Hitunglah perbandingan arus pada hambatan 5 Ω dan 3 Ω!

Hai, Fania T. Jawabannya adalah 1 : 2 Konsep hambatan pengganti untuk susunan seri dan paralel adalah : 1) Seri. Rs = R1 + R2 + ... Kuat arus listrik, i = i1 = i2 = .. 2) Paralel. 1/Rp = 1/R1 + 1/R2 + ... Kuat arus listrik, i = i1 + i2 + ... Rumus kuat arus listrik berdasarkan hukum Ohm adalah i = V/R dimana : i = kuat arus listrik (A) V = tegangan listrik (v) R = hambatan listrik (Ω) Menentukan kuat arus pada susunan hambatan paralel adalah dengan menggunakan prinsip pembagi arus, yaitu : i1 : i2 = 1/R1 : 1/R2 Diketahui : R1 = 2 Ω R2 = 2 Ω R3 = 5 Ω R4 = 1 Ω R5 = 3 Ω V = 12 v Ditanya : i3 : i5 Pembahasan : a) R3 dan R4 disusun seri dan digantikan oleh sebuah hambatan pengganti yaitu Rs. Rs = R3 + R4 Rs = 5 + 1 Rs = 6 Ω b) R2, Rs dan R5 dirangkai paralel dan digantikan oleh sebuah hambatan pengganti yaitu Rp. 1/Rp = 1/R2 + 1/Rp + 1/R5 1/Rp = 1/2 + 1/6 + 1/3 1/Rp = 3/6 + 1/6 + 2/6 1/Rp = 6/6 Rp = 1 Ω c) R1 dan Rp dirangkai seri dan digantikan oleh sebuah hambatan pengganti yaitu Rt. Rt = R1 + Rp Rt = 2 + 1 Rt = 3 Ω Menentukan kuat arus total. i = V/R i = 12/3 i = 4 A kuat arus yang melalui R1, i1 = 4 A Untuk menentukan kuat arus yang melalui Hambatan R3 dan R5 digunakan prinsip pembagi arus untuk susunan paralel, untuk R3 dan R4 gunakan Rs i3 : i5 = 1/Rs : 1/R5 i3 : i5 = 1/6 : 1/3 i3 : i5 = 1/6 : 2/6 i3 : i5 = 1 : 2 Jadi, perbandingan kuat arus yang melalui hambatan R3 dan R5 adalah 1 : 2. Terima kasih telah bertanya di Roboguru
