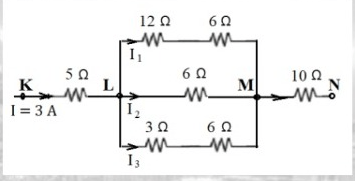

Perhatikan gambar berikut. Hitunglah I3 = ….. A.

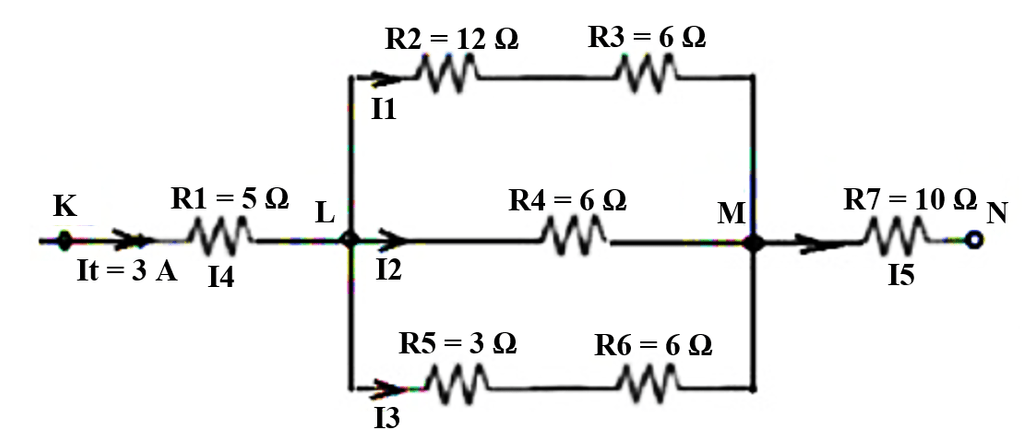

Jawaban yang benar yaitu 1 A. Diketahui: di bawah terlampir gambar berisi keterangannya. It = Kuat arus total = 3 A R1 = Hambatan 1 = 5 Ω R2 = Hambatan 2 = 12 Ω R3 = Hambatan 3 = 6 Ω R4 = Hambatan 4 = 6 Ω R5 = Hambatan 5 = 3 Ω R6 = Hambatan 6 = 6 Ω R7 = Hambatan 7 = 10 Ω I1, I2, I3 paralel Ditanyakan: besar I3 Pembahasan: Rumus umum rangkaian listrik: V = I.R Rumus rangkaian listrik seri adalah: I = Ia = Ib = Ic = ... R = Ra + Rb + Rc + ... V = Va + Vb + Vc + ... Rumus rangkaian listrik paralel adalah: I = Ia + Ib + Ic = ... 1/R = 1/Ra + 1/Rb + 1/Rc + ... V = Va = Vb = Vc = ... Kuat arus paralel (Ip): It = I4 = Ip = I5, karena merupakan rangkaian seri, sehingga Ip = It Ip = 3 A Besar hambatan seri 1 (Rs1): Rs1 = R2 + R3 = 12 + 6 Rs1 = 18 Ω Besar hambatan seri 2 (Rs2): Rs2 = R5 + R6 = 3 + 6 Rs2 = 9 Ω Besar hambatan paralel (Rp): 1/Rp = 1/Rs1 + 1/R4 + 1/Rs2 1/Rp = 1/18 + 1/6 + 1/9 1/Rp = 1/18 + 3/18 + 2/18 1/Rp = 6/18 Rp = 3 Ω Besar tegangan paralel (Vp): Vp = Ip.Rp = (3).(3) Vp = 9 volt Besar V pada I3 (V3): Vp = V1 = V2 = V3, karena merupakan rangkaian paralel, sehingga V3 = Vp V3 = 9 volt Besar I3: I3 = V3/Rs2 = (9)/(9) I3 = 1 A Jadi, jawabannya adalah 1 A.
