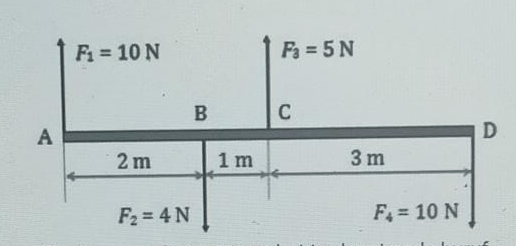

Perhatikan gambar berikut dan tentukan resultan momen gaya yang bekerja pada gambar. Jika tumpuan batang tersebut terdapat pada huruf B, maka besar momen gaya dan arahnya adalah...

Hallo Chena, kakak bantu jawab ya; Jawaban yang tepat yaitu; besar momen gaya 55 Nm, dan arahnya searah dengan arah jarum jam. Diketahui: F1 = 10 N F2 = 4 N F3 = 5 N F4 = 10 N Ra= 2 m Rb = 0 m Rc = 1 m Rd = 4 m Ditanya: Besar momen gaya dan arahnya adalah ? Pembahasan: Momen gaya adalah kecenderungan suatu gaya untuk memutar benda pada suatu sumbu. Secara matematis, momen gaya merupakan hasil kali silang (cross product) antara lengan momen dengan vektor gaya. >>Perjanjian: momen gaya akan bertanda (+) jika arah putaran gaya berlawanan dengan arah jarum jam. momen gaya akan bertanda (-) jika arah putaran gaya searah dengan arah jarum jam. >> Mencari momen gaya dengan poros di B τ = -F1.Ra + F2.Rb + F3.Rc - F4.Rd Keterangan τ = momen gaya pada poros B (Nm) F1, F3, F4 = gaya pada masing-masing titik A, C, dan D (N) Ra = jarak F1 terhadap poros B (m) Rb = jarak F2 terhadap poros B (m) Rc = jarak F3 terhadap poros B (B) Rd = jarak F4 terhadap poros B (B) Sehingga τ = -F1.Ra + F2.Rb + F3.Rc - F4.Rd τ = - (10.2) + (4.0) + (5.1) - (10.4) τ = -20 + 0 + 5 - 40 τ = -55 Nm Tanda (-) berarti arah momen gaya searah dengan arah jarum jam. Jadi, besar momen gaya adalah 55 Nm, dan arahnya searah dengan arah jarum jam. Semoga membantu..
