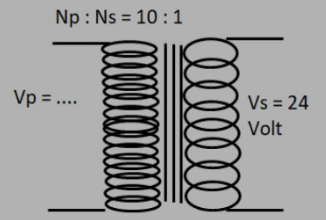

Perhatikan gambar berikut! Berdasarkan gambar, jenis transformator dan besar tegangan primer pada trafo adalah .... A. step up Vp = 240 V B. step down Vp = 240 V C. step up Vp = 2,4 V D. step down Vp = 2,4 V

Jawaban: B Diketahui: Np : Ns = 10 : 1 Vs = 24 V Ditanya: Jenis trafo ... ? Vp = ... ? Pembahasan: Transformator atau trafo adalah komponen listrik yang berfungsi untuk menaikkan atau menurunkan tegangan. Hubungan jumlah lilitan dan tegangan pada transformator ideal dirumuskan sebagai berikut. Np / Ns = Vp / Vs Keterangan: Np : jumlah lilitan primer Ns : jumlah lilitan sekunder Vp : tegangan pada kumparan primer (V) Vs : tegangan pada kumparan sekunder (V) Jenis transformator dibagi menjadi 2, yaitu: 1. Transformator step up, dengan karakteristik: - berfungsi untuk menaikkan tegangan - tegangan sekunder lebih besar dari tegangan primer (Vs > Vp) - jumlah lilitan sekunder lebih banyak dari lilitan primer (Ns > Np) - arus sekunder lebih kecil dari arus primer (Is < Ip) 2. Transformator step down, dengan karakteristik: - berfungsi untuk menurunkan tegangan - tegangan sekunder lebih kecil dari tegangan primer (Vs < Vp) - jumlah lilitan sekunder lebih sedikit dari lilitan primer (Ns < Np) - arus sekunder lebih besar dari arus primer (Is > Ip) Menentukan tegangan primer (Vp): Np / Ns = Vp / Vs 10 / 1 = Vp / 24 10 = Vp/24 Vp = 24 x 10 Vp = 240 V Karena Vs < Vp, maka transformator tersebut merupakan transformator step down. Jadi, jenis transformator dan besar tegangan primer pada trafo adalah step down Vp = 240 V. Dengan demikian, jawaban yang tepat adalah B.
