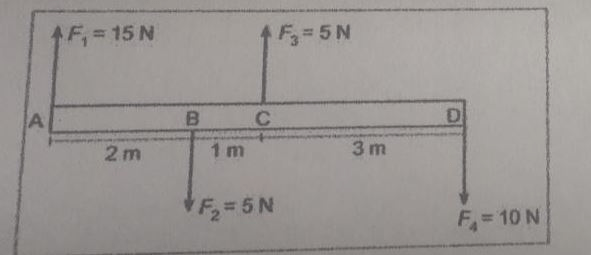

Perhatikan gambar batang homogen tak bermassa berikut! Tentukan momen gaya total pada batang apabila berporos di titik B!

<p>Jawaban : 65 Nm</p><p>&nbsp;</p><p>Diketahui :</p><p>F1 = 15 N</p><p>r1B = 2 m</p><p>F2 = 5 N</p><p>r2B = 0</p><p>F3 = 5 N</p><p>r3B = 1 m</p><p>F4 = 10 N</p><p>r4B = 4 m</p><p>&nbsp;</p><p>Ditanya :</p><p>Momen gaya di B ?</p><p>&nbsp;</p><p>Pembahasan :</p><p>Momen gaya atau torsi adalah gaya pada sumbu putar yang dapat menyebabkan benda bergerak melingkar atau berputar.</p><p>&nbsp;</p><p>τ = F x r</p><p>&nbsp;</p><p>dengan&nbsp;</p><p>τ = momen gaya (Nm)</p><p>F = gaya (N)</p><p>r = jarak antara gaya dengan sumbu putar (m)</p><p>Perjanjian arah :</p><p>- berputar searah jarum jam (+)</p><p>- berputar berlawanan arah jarum jam (-)</p><p>&nbsp;</p><p>Maka diperoleh :</p><p>τB = τ1 + τ2 - τ3 + τ4</p><p>τB = F1 x r1B + 0 - F3 x r3B + F4 x r4B</p><p>τB = 15 x 2 + 0 - 5 x 1 + 10 x 4</p><p>τB = 30 - 5 + 40</p><p>τB = 65 Nm</p><p>&nbsp;</p><p>Dengan demikian, momen gaya di B sebesar 65 Nm.</p>
