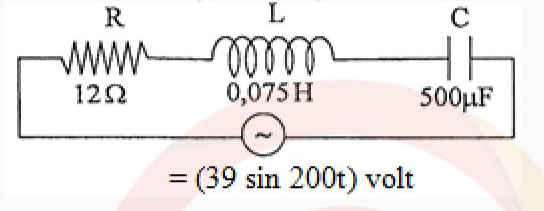

Perhatikan diagram rangkaian RLC berikut ini! Kuat arus maksimum dari rangkaian adalah ....
1
1
Iklan
D. Dian
25 Januari 2023 04:58
<p>Jawaban yang benar adalah 3 A.</p><p> </p><p>Diketahui:</p><p>R = 12 Ω</p><p>L = 0,075 H</p><p>C = 500 μF = 0,5 × 10<sup>-3</sup> F</p><p>V = (39 sin 200t) Volt</p><p>Vmax = 39 Volt</p><p>ω = 200 rad/s</p><p> </p><p>Ditanyakan:<br>Imax = ...?</p><p> </p><p>Pembahasan:<br>Arus bolak-balik atau alternating current (AC) merupakan arus dan tegangan listrik yang besarnya berubah terhadap waktu dan mengalir dalam dua arah.</p><p>Persamaan matematisnya yaitu:<br>Im = Ief × √2</p><p>dimana:<br>Im = arus maksimum (A)</p><p>Ief = arus efektif (A)</p><p> </p><p>1. Menghitung Reaktansi Induktif</p><p>XL = ω.L</p><p>XL = 200.0,075</p><p>XL = 15 Ω</p><p> </p><p>2. Menghitung Reaktansi Kapasitif</p><p>XC = 1/(ω.C)</p><p>XC = 1/(200.0,5 × 10<sup>-3</sup>)</p><p>XC = 10 Ω</p><p> </p><p>3. Menghitung Impedansi</p><p>Z = √(R<sup>2</sup> + (XL - XC)<sup>2</sup>)</p><p>Z = √(12<sup>2</sup> + (15 - 10)<sup>2</sup>)</p><p>Z = √(144 + 5<sup>2</sup>)</p><p>Z = √(144 + 25)</p><p>Z = √(169)</p><p>Z = 13 Ω</p><p> </p><p>4. Menghitung Arus Maksimum</p><p>Im = Vm/Z</p><p>Im = 39/13</p><p>Im = 3 A</p><p> </p><p>Jadi, kuat arus maksimum dari rangkaian adalah 3 A.</p>
Jawaban yang benar adalah 3 A.
Diketahui:
R = 12 Ω
L = 0,075 H
C = 500 μF = 0,5 × 10-3 F
V = (39 sin 200t) Volt
Vmax = 39 Volt
ω = 200 rad/s
Ditanyakan:
Imax = ...?
Pembahasan:
Arus bolak-balik atau alternating current (AC) merupakan arus dan tegangan listrik yang besarnya berubah terhadap waktu dan mengalir dalam dua arah.
Persamaan matematisnya yaitu:
Im = Ief × √2
dimana:
Im = arus maksimum (A)
Ief = arus efektif (A)
1. Menghitung Reaktansi Induktif
XL = ω.L
XL = 200.0,075
XL = 15 Ω
2. Menghitung Reaktansi Kapasitif
XC = 1/(ω.C)
XC = 1/(200.0,5 × 10-3)
XC = 10 Ω
3. Menghitung Impedansi
Z = √(R2 + (XL - XC)2)
Z = √(122 + (15 - 10)2)
Z = √(144 + 52)
Z = √(144 + 25)
Z = √(169)
Z = 13 Ω
4. Menghitung Arus Maksimum
Im = Vm/Z
Im = 39/13
Im = 3 A
Jadi, kuat arus maksimum dari rangkaian adalah 3 A.
