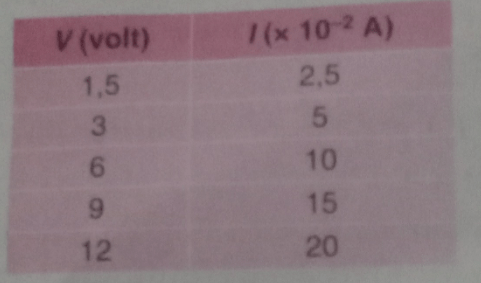

Perhatikan data percobaan berikut! Buatlah grafik hubungan arus listrik dengan perubahan tegangan! Tentukan besar resistor yang digunakan dengan mencari nilai gradiennya!

Jawaban yang benar adalah 60 ohm dan grafik disajikan pada foto di bawah. Diketahui: Data tabel tegangan dan kuat arus listrik. Ditanya: Grafik hubungan V dengan I dan nilai R = ...? Jawab: Konsep yang kita gunakan adalah hukum Ohm. Pada rangkaian listrik, hukum Ohm menyatakan: “Kuat arus dalam suatu rangkaian berbanding lurus dengan tegangan pada ujung-ujung rangkaian dan berbanding terbalik dengan hambatan rangkaian”, secara matematis dirumuskan: I = V/R, dengan: I = kuat arus (A) V = tegangan (V) R = hambatan listrik (ohm). Berdasarkan grafik hubungan yang disajikan pada gambar, nilai hambatannya adalah gradien garis tersebut, yaitu: Gradien = R = ΔV/ΔI R = (12 - 1,5) / [(20 - 2,5) x 10^-2] R = 10,5 x 10^2 / 17,5 R = 60 ohm. Jadi, besar resistor yang digunakan adalah 60 ohm dan grafik disajikan pada foto di bawah.
