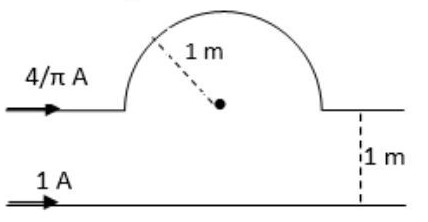

Perhatikan ambar berikut ini Besar kuat medan magnet di titik P adalah... A. 12 x 10^-7 Wb/m² B. 8 x 10^-7 Wb/m² C. 5 x 10^-7 Wb/m² D. 4 x 10^-7 Wb/m² E. 2 x 10^-7 Wb/m²

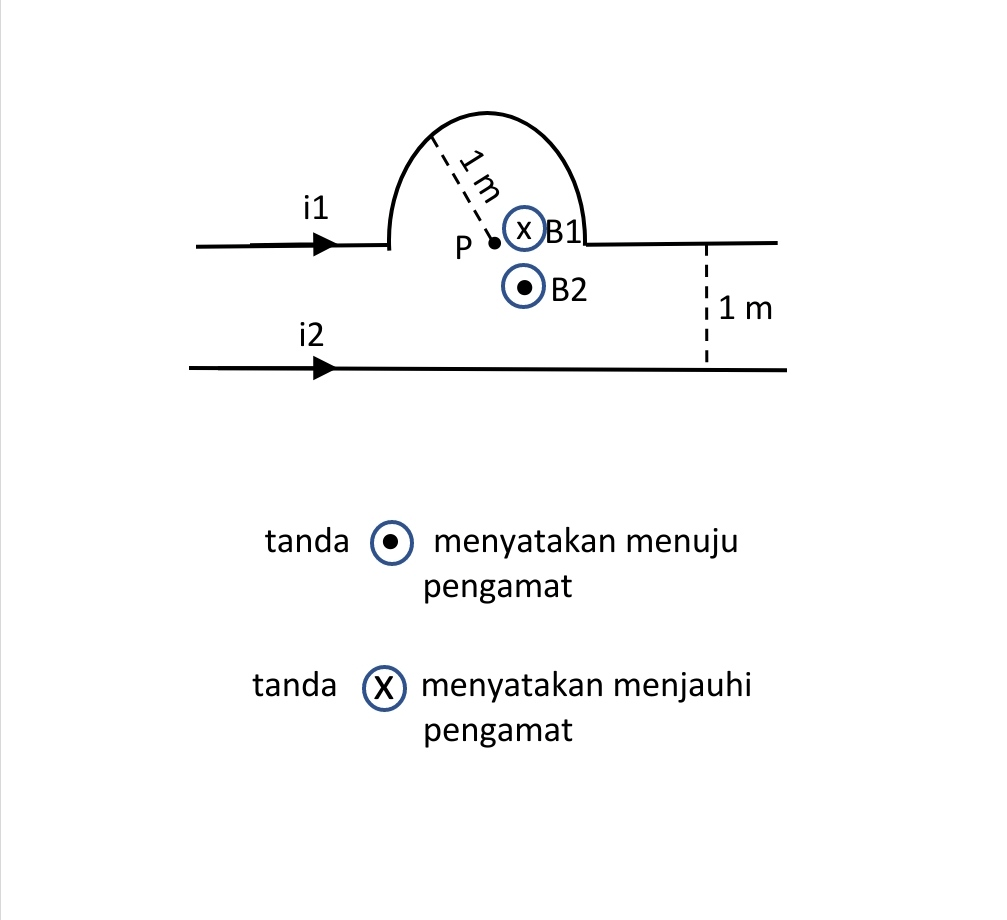

Hai, Dik Sayaka. Kakak bantu jawab ya :) Jawabannya adalah E. 2 x 10^(-7) Wb/m². Induksi magnetik adalah kuat medan magnet akibat adanya arus listrik yang mengalir dalam konduktor. Pada kumparan berbentuk lingkaran yang dialiri arus listrik, besar induksi magnetik di pusat lingkaran dirumuskan dengan : B = (μo.i.N)/(2.a) Keterangan : B = induksi magnetik (Wb/m²) μo = 4π x 10^(-7) (Wb/(A.m)) a = jari-jari lingkaran (m) N = jumlah lilitan Besar induksi magnetik pada kawat lurus panjang dan berarus adalah sebagai berikut : B = (μo.i)/(2π.a) dengan : B = induksi magnetik (Wb/m²) μo = 4π.10^(-7) (Wb.A(-1).m(-1)) i = kuat arus listrik (A) a = jarak terdekat titik ke pusat kawat (m). Untuk menentukan arah induksi magnetik dapat menggunakan kaidah putaran tangan kanan sebagai berikut : ≫ Ibu jari menunjukkan arah Arus (i) ≫ Empat jari menunjukkan arah induksi magnetik (B) Diketahui : i1 = 4/π A a1 = 1 m N = ½ i2 = 1 A a2 = 1 m μo = 4π x 10^(-7) Wb/(A.m) Ditanya : B di P = ...? Pembahasan : Induksi magnetik oleh kumparan lingkaran dihitung dengan : B1 = (μo.i.N)/(2.a1) B1 = (4π x 10^(-7) x 4/π x ½)/(2(1)) B1 = 4 x 10^(-7) Wb/m² Arah B1 ditentukan dengan kaidah putaran tangan kanan. Arahkan jempol sesuai arah arus ke kanan, maka arah putaran keempat jari lainnya di titik P adalah menjauhi pengamat. Induksi magnetik oleh kawat lurus dihitung dengan : B2 = (μo.i)/(2.π.a2) B2 = (4π x 10^(-7) x 1)/(2π x 1) B2 = 2 x 10^(-7) Wb/m² Arah B2 ditentukan dengan kaidah putaran tangan kanan. Arahkan jempol sesuai dengan arah arus ke kanan, maka arah putaran keempat jari lainnya di titik P adalah menuju pengamat. Induksi magnetik di titik P adalah resultan vektor B1 dan B2, karena saling berlawanan arah maka besar resultannya merupakan selisih dari keduanya. BP = B1 - B2 BP = (4 x 10^(-7)) - (2 x 10^(-7)) BP = 2 x 10^(-7) Wb/m² Jadi besar kuat medan magnet atau induksi magnetik di titik P adalah 2 x 10^(-7) Wb/m². Oleh karena itu jawaban yang benar adalah E. Terima kasih telah bertanya di Roboguru.
