Pertanyaan

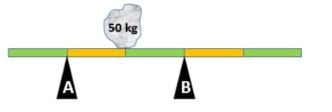

Papan panjangnya 5 m massanya 20 kg, diatasnya diberi b e b a n seperti terlihat pada gambar, b e b a n yang di penyangga A dan B adalah ... a. NA = 300 newton dan NB = 400 newton b. NA = 400 newton dan NB = 300 newton c. NA = 450 newton dan NB = 250 newton d. NA = 200 newton dan NB = 500 newton e. NA = 550 newton dan NB = 150 newton
1
1
Iklan
D. Dian
11 Januari 2023 03:41
<p>Jawaban yang benar adalah A. NA = 300 newton dan NB = 400 newton</p><p> </p><p>Diketahui:</p><p>L = 5 m</p><p>mbatang = 20 kg</p><p>mbeban = 50 kg</p><p> </p><p>Ditanyakan:</p><p>N<sub>A</sub> = ...?</p><p>N<sub>B</sub> = ...?</p><p> </p><p>Pembahasan:</p><p>Momen gaya (torsi) adalah sebuah besaran yang menyatakan besarnya gaya yang bekerja pada sebuah benda sehingga mengakibatkan benda tersebut berotasi.</p><p>Persamaan matematisnya yaitu:<br>τ = F.r</p><p>dimana:<br>τ = momen gaya (Nm)</p><p>F = gaya (N)</p><p>r = jarak (m)</p><p> </p><p>1) Menghitung gaya normal penyangga A</p><p>Στ = 0 (Poros di B)</p><p>N<sub>A</sub> . 2/5 L + 2/5 mbatang . g . 0,5 . 2/5 L - mbeban . g . 1/5 L - 3/5 mbatang . g . 0,5 . 3/5 L = 0</p><p>N<sub>A</sub>.0,4.5 + 0,4.20.10.0,2.5 - 50.10.0,2.5 - 0,6.20.10.0,3.5 = 0</p><p>2N<sub>A</sub> + 80 - 500 - 180 = 0</p><p>2N<sub>A</sub> = 600</p><p>N<sub>A</sub> = 300 N</p><p> </p><p>1) Menghitung gaya normal penyangga B</p><p>Στ = 0 (Poros di A)</p><p>-N<sub>B</sub> . 2/5 L - 1/5 mbatang . g . 0,5 . 1/5 L + mbeban . g . 1/5 L + 4/5 mbatang . g . 0,5 . 4/5 L = 0</p><p>-N<sub>B</sub>.0,4.5 - 0,2.20.10.0,1.5 + 50.10.0,2.5 + 0,8.20.10.0,4.5 = 0</p><p>-2N<sub>B</sub> - 20 + 500 + 320 = 0</p><p>2N<sub>B</sub> = 800</p><p>N<sub>B</sub> = 400 N</p><p> </p><p>Oleh karena itu, jawaban yang benar adalah A.</p>
Jawaban yang benar adalah A. NA = 300 newton dan NB = 400 newton
Diketahui:
L = 5 m
mbatang = 20 kg
mbeban = 50 kg
Ditanyakan:
NA = ...?
NB = ...?
Pembahasan:
Momen gaya (torsi) adalah sebuah besaran yang menyatakan besarnya gaya yang bekerja pada sebuah benda sehingga mengakibatkan benda tersebut berotasi.
Persamaan matematisnya yaitu:
τ = F.r
dimana:
τ = momen gaya (Nm)
F = gaya (N)
r = jarak (m)
1) Menghitung gaya normal penyangga A
Στ = 0 (Poros di B)
NA . 2/5 L + 2/5 mbatang . g . 0,5 . 2/5 L - mbeban . g . 1/5 L - 3/5 mbatang . g . 0,5 . 3/5 L = 0
NA.0,4.5 + 0,4.20.10.0,2.5 - 50.10.0,2.5 - 0,6.20.10.0,3.5 = 0
2NA + 80 - 500 - 180 = 0
2NA = 600
NA = 300 N
1) Menghitung gaya normal penyangga B
Στ = 0 (Poros di A)
-NB . 2/5 L - 1/5 mbatang . g . 0,5 . 1/5 L + mbeban . g . 1/5 L + 4/5 mbatang . g . 0,5 . 4/5 L = 0
-NB.0,4.5 - 0,2.20.10.0,1.5 + 50.10.0,2.5 + 0,8.20.10.0,4.5 = 0
-2NB - 20 + 500 + 320 = 0
2NB = 800
NB = 400 N
Oleh karena itu, jawaban yang benar adalah A.
