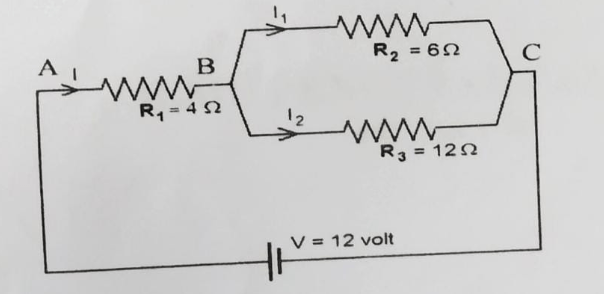

Pak Rudi membuat rangkaian listrik campuran seperti gambar berikut: Berdasarkan gambar di atas hitunglah kuat arus total (I) yang mengalir!

Jawaban : 1,5 A Diketahui: R1 = 4 ohm R2 = 6 ohm R3 = 12 ohm V = 12 V Ditanya: I = ... ? Yuk ingat kembali rumus hukum Ohm! V = IR Keterangan: V : tegangan (V) I : kuat arus listrik (A) R : hambatan listrik (ohm) Ingat kembali rumus hambatan pengganti rangkaian seri dan paralel berikut: Rs = R1 + R2 + ... + Rn 1/Rp = 1/R1 + 1/R2 + ... + 1/Rn Keterangan: Rs : hambatan pengganti rangkaian seri (Ω) Rp : hambatan pengganti rangkaian paralel (Ω) R1, R2, Rn : nilai masing-masing hambatan (Ω) Pada gambar di atas, R2 dan R3 terhubung paralel, maka hambatan penggantinya: 1/Rp = 1/R2 + 1/R3 1/Rp = 1/6 + 1/12 1/Rp = 2/12 + 1/12 1/Rp = 3/12 Rp = 12/3 Rp = 4 Ω Selanjutnya, Rp dan R1 terhubung seri, sehingga hambatan penggantinya: Rtotal = R1 + Rp Rtotal = 4 + 4 Rtotal = 8 Ω Besarnya arus total dapat ditentukan dengan hukum Ohm: V = I x Rtotal 12 = I x 8 I = 12/8 I = 1,5 A Jadi, besarnya kuat arus total adalah 1,5 A.
