Pada rangkaian listrik di samping, besar kuat arus...

Question

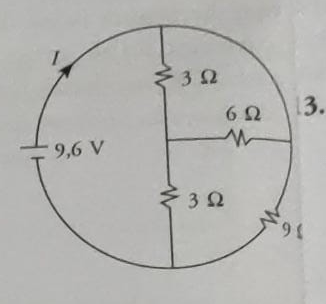

Pada rangkaian listrik di samping, besar kuat arus I adalah   ….
 A. 1/5 A
 B. 1/3  A
 C. 4/5 A
 D. 1 A
 E. 3 A

L. Sri · Accepted Answer

Hai Mila, jawaban soal ini adalah E. 3 A

Diketahui:
Gambar di atas.

Ditanya:
I=....?

Jawab:
Untuk mencari I menggunakan hukum Ohm. Hukum ohm menyatakan kuat arus yang mengalir sebanding dengan tegangan dan berbanding terbalik dengan hambatannya. Hukum Ohm dinyatakan dalam rumus:
I=V/R
dimana:
I= kuat arus (A)
V= tegangan (V)
R= hambatan (ohm)

Hambatan 3 ohm dan 6 ohm disusun paralel
1/Rp = 1/3 + 1/6
1/Rp = 2/6 + 1/6
1/Rp = 3/6
Rp= 2 ohm

Hambatan Rp dan hambatan 3 ohm disusun seri
Rs= Rp +3
Rs= 2+3
Rs= 5 ohm

Hambatan Rs dan hambatan 9 ohm disusun paralel
1/Rt = 1/5 + 1/9
1/Rt = 9/45 + 5/45
1/Rt = 14/45
Rt= 45/14
Rt= 3,2 ohm

Maka
I= V/Rt
I= 9,6/3,2
I= 3 A

Jadi, kuat arus yang mengalir dalam rangkaian adalah 3 A. Oleh karena itu jawaban yang tepat adalah E.

Pada rangkaian listrik di samping, besar kuat arus I adalah …. A. 1/5 A B. 1/3 A C. 4/5 A D. 1 A E. 3 A
