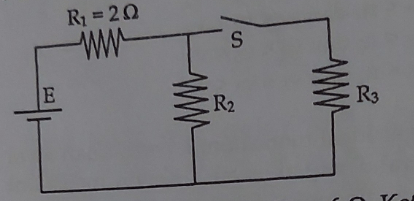

Pada rangkaian listrik berikut: Diketahui R2 = 3 Ω dan R3 = 6 Ω. Ketika saklar S dalam posisi terbuka, daya listrik yang didisipasikan pada R2 sama dengan P. Berapakah daya listrik yang didisipasikan R2 jika sakelar S ditutup? A. 2P B. 4P C. 25P/36 D. 36P/25 E. 25P/16

Jawaban yang benar dari soal tersebut adalah E. 25P/16 Rangkaian listrik terdiri atas rangkaian listrik seri, paralel dan campuran. Untuk menghitung hambatan pada masing-masing rangkaian listrik, dapat digunakan persamaan sebagai berikut. a. Rangkaian Seri Rs = R1+ R2 + R3 + ... + Rn Keterangan : Rs = hambatan total rangkaian seri (Ω) R1 = hambatan 1 (Ω) R2 = hambatan 2 (Ω) R3 = hambatan 3 (Ω) Rn = hambatan ke - n (Ω) a. Rangkaian Paralel 1/Rp = 1/R1+ 1/R2 + 1/R3 + ... + 1/Rn Keterangan : Rs = hambatan total rangkaian seri (Ω) R1 = hambatan 1 (Ω) R2 = hambatan 2 (Ω) R3 = hambatan 3 (Ω) Rn = hambatan ke - n (Ω) Selain itu, kita juga dapat menghitung daya listrik dengan menggunakan persamaan sebagai berikut. P = V/(R^2) Keterangan : P = daya listrik (W) V = tegangan listrik (V) R = hambatan listrik (Ω) Diketahui : R1 = 2 Ω R2 = 3 Ω R3 = 6 Ω P1 = P (kondisi saklar terbuka) Ditanyakan ? P2 (saat saklat tertutup) = ? Jawab : 1) Mencari hambatan total saat saklar terbuka Rs = R1 + R2 Rs = 2 + 3 Rs = 5 Ω 2) Mencari tegangan pada saat saklar terbuka P = V/(R^2) P1= E/(5^2) P1 = E/25 E = 25P1 E = 25P V 3) Mencari hambatan total saat saklar tertutup a. Mencari hambatan pada rangkaian paralel 1/Rp = 1/R2 + 1/R3 1/Rp = 1/3 + 1/6 1/Rp = (2+1)/6 1/Rp = 3/6 Rp = 2 Ω b. Mencari hambatan total Rs = R1 + Rp Rs = 2 + 2 Rs = 4 Ω 4) Mencari daya pada saat saklat tertutup P = V/(R^2) P2= E/(4^2) P2 = E/16 P2 = 25P/16 W Jadi, daya listrik yang didisipasikan R2 jika sakelar S ditutup adalah E. 25P/16 W
