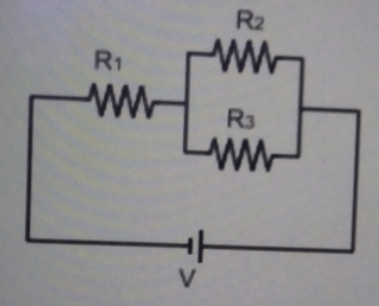

pada gambar rangkaian di atas, jika R1 =R2 = R3 = 10 ohm, maka besamya hambatan total pada rangkaian tersebut adalah ... a. 30 ohm b. 25 ohm c. 20 ohm d. 15 ohm e. 10 ohm

Jawaban untuk soal di atas adalah d. 15 ohm Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun secara bersebelahan. Rangkaian paralel adalah rangkaian listrik yang hambatannya disusun secara bertingkat/bercabang. Hambatan pengganti rangkaian seri dirumuskan: Rs = R1 + R2 + ... Hambatan pengganti rangkaian paralel dirumuskan: 1/Rp = 1/R1 + 1/R2 + ... dimana: Rs = hambatan pengganti rangkaian seri (ohm) Rp = hambatan pengganti rangkaian paralel (ohm) R1, R2 = hambatan (ohm) Diketahui: R1 = R2 = R3 = 10 ohm Ditanya: R total = .... Jawab: R2 dan R3 merupakan rangkaian paralel maka: 1/Rp = 1/R2 + 1/R3 1/Rp = 1/10 + 1/10 1/Rp = 2/10 Rp = 10/2 Rp = 5 ohm R1 dan Rp merupakan rangkaian seri maka: R total = Rs R total = R1 + Rp R total = 10 + 5 R total = 15 ohm Jadi, besarnya hambatan total pada rangkaian tersebut adalah 15 ohm Oleh karena itu, jawaban yang benar adalah d
