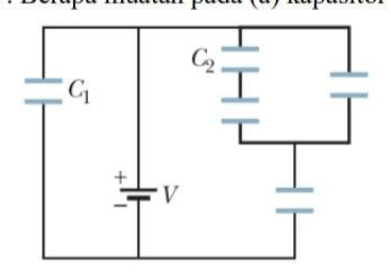

Pada gambar 1, baterai memiliki beda potensial 10 v dan kelima kapasitor masing-masing memiliki kapasitansi 10 µf. berapa muatan pada kapasitor 2?

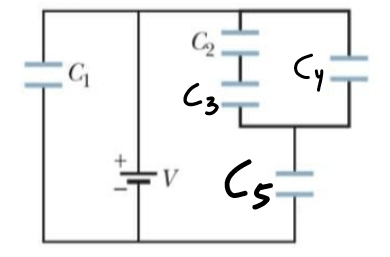

Jawaban: 2 x 10-⁵ C Pembahasan: Pada rangkaian seri, besar kapasitas kapasitor nya adalah 1/C = 1/C1 + 1/C2 + . . . Pada rangkaian paralel, besar kapasitas kapasitor nya adalah C = C1 + C2 + . . . Besar muatan pada kapasitor adalah Q = C.V Keterangan Q = muatan (C) C = kapasitas kapasitor (F) V = beda potensial (V) Misalkan dulu kapasitor nya seperti pada gambar Dik: C1 = C2 = C3 = C4 = C5 = 10 uF V = 10 V Karena rangkaian nya paralel maka besar tegangan pada C1 sama dengan besar tegangan total pada susunan kapasitor dimana C2 berada Pertama serikan dulu C2 dengan C3 1/Cs = 1/C2 + 1/C3 = 1/10 + 1/10 = 2/10 Cs = 10/2 = 5 uF Hasil nya paralelkan dengan C4 Cp = Cs + C4 = 5 + 10 = 15 uF Hasilnya lg serikan dengan C5 1/C = 1/Cp + 1/C5 = 1/15 + 1/10 = (2 + 3)/30 C = 30/5 = 6 uF Kemudian hitung muatan yang mengalir pada susunan kapasitor tersebut Q = C.V = (6)(10) = 60 uC Setelah itu hitung tegangan paralel dimana C2 berada Vp = Q/Cp = 60/15 = 4 V Maka besar muatan yang mengalir pada C2 adalah Q2 = Qs = Cs.Vp = (5)(4) = 20 uC = 20 x 10-⁶ C = 2 x 10-⁵ C Jadi besar muatan pada kapasitor 2 adalah 2 x 10-⁵ C
