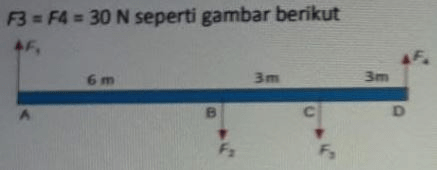

Pada batang AD yang memiliki panjang 12 m bekerja empat buah gaya, yaitu F1 = F2 = 40 N dan F3 = F4 = 30 N seperti gambar berikut. Hitunglah besar momen kopel pada batang AD dan tentukan arahnya!

<p>Jawaban dari pertanyaan tersebut adalah momen kopel pada batang AD adalah 150 Nm denga arah searah dengan jarum jam .</p><p>&nbsp;</p><p>Diketahui :&nbsp;</p><p>LAD = 12 m</p><p>F1 = F2 = 40 N</p><p>d12 = 6 m</p><p>F3 = F4 = 30 N</p><p>d34 = 3 m</p><p>&nbsp;</p><p>Ditanyakan : MAD ... ?</p><p>&nbsp;</p><p>Penyelesaian :&nbsp;</p><p><strong>Momen kopel</strong> merupakan pasangan gaya yang besar nilainya sama, tetapi memiliki arah yang berlawanan. Persamaan momen kopel adalah&nbsp;</p><p>M = F . d&nbsp;</p><p>&nbsp;</p><p>dimana :&nbsp;</p><p>M = momen kopel (Nm)</p><p>F = gaya (N)</p><p>d = jarak antar gaya yang berlawanan (m)</p><p>&nbsp;</p><p>1. Menentukan momen kopel 1 dan 2 (m12)</p><p>untuk menentukan M12 kita gunakan salah satu gaya F1 atau F2 karena nilainya sama.&nbsp;</p><p>&nbsp;</p><p>M1 = F1. d12</p><p>M1 = 40 . 6</p><p>M1 = 240 &nbsp;Nm&nbsp;</p><p>M1 mengarah searah jarum jam (-)</p><p>&nbsp;</p><p>2. &nbsp;Menentukan momen kopel 3 dan 4 (m34)</p><p>untuk menentukan M12 kita gunakan salah satu gaya F3 atau F4 karena nilainya sama.&nbsp;</p><p>&nbsp;</p><p>M3 = F3. d34</p><p>M3 = 30 . 3</p><p>M3 = 90 &nbsp;Nm</p><p>M3 mengarah berlawanan arah dengan jarum jam (+)</p><p>&nbsp;</p><p>3. MAD</p><p>MAD = ΣM</p><p>MAD = M1 + M2</p><p>MAD = -240 + 90&nbsp;</p><p>MAD = - 150 Nm.</p><p>&nbsp;</p><p>Maka besar momen kopel pada batang AD adalah 150 Nm denga arah searah dengan jarum jam&nbsp;</p>
