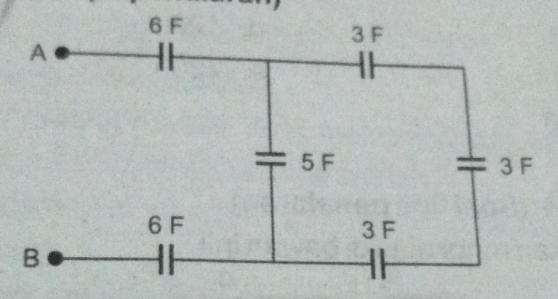

Nilai kapasitas pengganti dari rangkaian kapasitor pada gambar adalah .... a. ½ F b. F c. 2F d. 4F e. 16 F

Halo Nadin, jawaban yang benar dari pertanyaan di atas adalah C. 2 F. Kapasitas kapasitor adalah kemampuan komponen kapasitor untuk melakukan penyimpanan muatan listrik. Persamaan matematis untuk mencari kapasitas kapasitor pengganti yaitu: Seri: 1/Cseri = 1/C1 + 1/C2 + ... + 1/Cn Paralel: Cparalel = C1 + C2 + ... + Cn Diketahui: C1 = 6 F C2 = 3 F C3 = 5 F C4 = 3 F C5 = 6 F C6 = 3 F Ditanyakan: Cpengganti = ...? Pembahasan: Untuk mencari kapasitas kapasitor pengganti, maka: 1. Menghitung kapasitas kapasitor seri C2, C4, C6. 1/Cseri = 1/C2 + 1/C4 + 1/C6 1/Cseri = 1/3 + 1/3 +1/3 1/Cseri = 3/3 Cseri = 1 F 2. Menghitung kapasitas kapasitor paralel C3 dan Cseri. Cparalel = C3 + Cseri Cparalel = 5+1 Cparalel = 6 F 3. Menghitung kapasitas kapasitor pengganti (seri) C1, Cparalel, C5. 1/Cpengganti = 1/C1 + 1/Cparalel + 1/C5 1/Cpengganti = 1/6 + 1/6 + 1/6 1/Cpengganti = 3/6 Cpengganti = 6/3 = 2 F Oleh karena itu, jawaban yang tepat adalah C. nilai kapasitas pengganti dari rangkaian kapasitor pada gambar yaitu 2 F.
