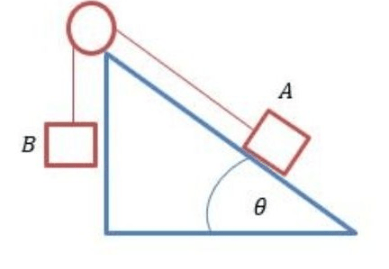

massa tali dan gesekan katrol dengan tali diabaikan. jika massa A = 1 kg, massa B = 1 kg dan tan θ = 3/4, g = 10 m/s2 maka gambarkan gaya-gaya yang bekerja pada sistem tersebut

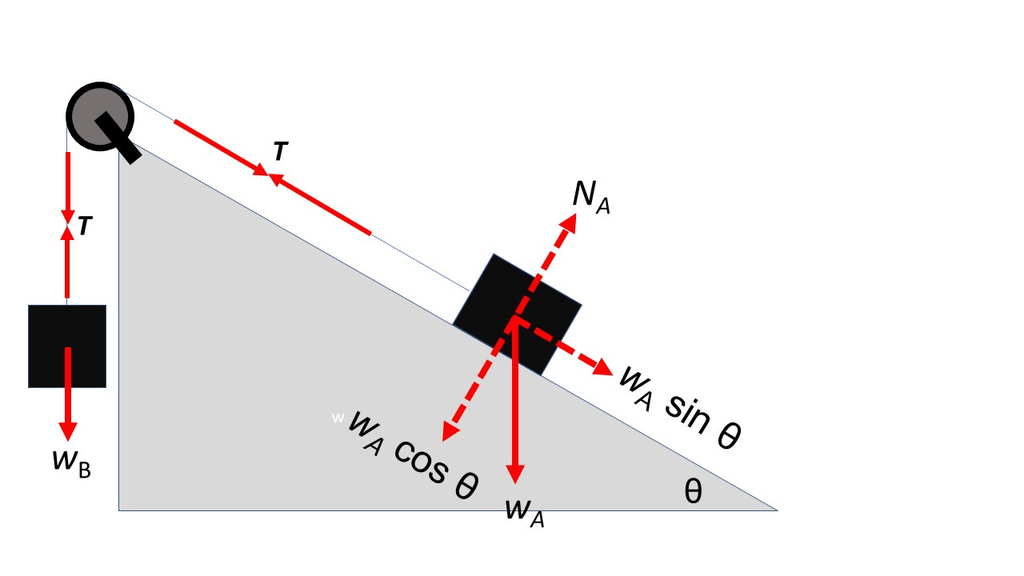

Halo Anse, kakak bantu jawab ya Jawaban yang tepat untuk pertanyaan tersebut adalah sebagaimana terlampir pada gambar di bawah. Diketahui : mA = 1 kg mB = 1 kg tan θ = 3/4 g = 10 m/s² Ditanya : gambar gaya-gaya yang bekerja pada sistem Jawab : Pada suatu benda yang bermassa bekerja gaya berat (w) yang arahnya menuju ke pusat bumi/lurus ke bawah. Saat benda berada di atas suatu bidang, benda mendapat gaya kontak dari bidang yang disebut gaya normal (N) dengan arah selalu tegak lurus dengan bidang yang ditempatinya. Tali yang mengikat benda ketika diberi gaya akan menegang dan bekerja gaya tegangan tali (T) dengan arah menjauhi benda. Pada kasus ini pada balok bekerja 3 gaya, yaitu gaya berat (w), gaya tegangan tali (T), dan gaya normal (N) yang dapat digambarkan sebagaimana terlampir. Jadi diagram bebas untuk masing-masing benda jika bidang licin dapat digambarkan sebagaimana terlampir pada gambar di bawah. Semoga membantu ya :)
