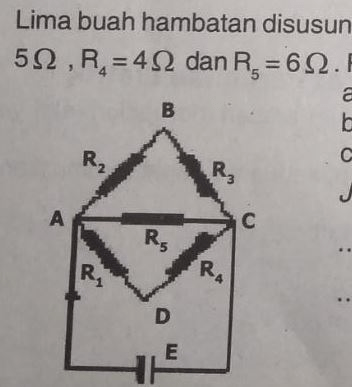

Lima buah hambatan disusun seperti tampak pada gambar di bawah. Bila R1 = 2 Ω, R2 = 1 Ω, R3 = 5 Ω, R4 = 4 Ω dan R5 = 6 Ω. Rangkaian tersebut ditutup dengan sumber tegangan 6 volt. Tentukan hambatan pengganti rangkaian tersebut!

Jawaban yang benar adalah 2 Ω. Hambatan listrik atau resistansi adalah kemampuan suatu bahan penghantar untuk menghambat aliran arus listrik. Prinsip dalam susunan seri hambatan listrik adalah : » Hambatan pengganti sama dengan jumlah dari tiap hambatan listriknya. Rs = R1 + R2 + R3 + ... dengan : Rs = hambatan pengganti seri (Ω) R1, R2, R3 = hambatan listrik (Ω) Prinsip dalam susunan paralel hambatan listrik adalah : » Kebalikan Hambatan penggantinya sama dengan jumlah dari kebalikan tiap-tiap hambatan. 1/Rp = 1/R1 + 1/R2 + 1/R3 +... dengan : Rp = hambatan pengganti paralel (Ω) Diketahui : R1 = 2 Ω R2 = 1 Ω R3 = 5 Ω R4 = 4 Ω R5 = 6 Ω V = 6 V Ditanya : Rt = ...? Pembahasan : Hambatan R2 dan R3 dirangkai seri : Rs1 = R2 + R3 Rs1 = 1 + 5 Rs1 = 6 Ω Hambatan R1 dan R4 dirangkai seri : Rs2 = R1 + R4 Rs2 = 2 + 5 Rs2 = 6 Ω Hambatan Rs1, R5 dan Rs2 dirangkai paralel : 1/Rp = 1/Rs1 + 1/R5 + 1/Rs2 1/Rp = 1/6 + 1/6 + 1/6 1/Rp = 3/6 Rp = 2 Ω Rt = 2 Ω Jadi hambatan pengganti rangkaian tersebut adalah 2 Ω.
