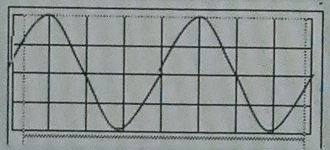

Lihat gambar berikut! Jika alat tersebut disetting 5 V/cm dan 1 s/cm maka tegangan efektif dan periodenya adalah.... a. 10/√2 volt ; 4 s b. 10 volt ; 0,2 s c. 10 volt ; 0,4 s d. 10/√2 volt ; 0,2 s e. 10/√2 volt ; 0,4 s

<p>Jawabannya A. 10/√2 Volt dan 4 s</p><p>&nbsp;</p><p>Diketahui:</p><p>penguat vertikal = 5 V/cm</p><p>penguat horizontal = 1 s/cm</p><p>&nbsp;</p><p>Ditanya:</p><p>Vef dan T = ....?</p><p>&nbsp;</p><p>Jawab:</p><p>Nilai tegangan yang ditunjukkan oleh osiloskop adalah tegangan maksimum. Untuk menentukan nilai tegangan maksimum dari grafik, maka dapat dihitung dengan mengalikan setengah dari jumlah kotak vertikal dengan penguat vertikal, yaitu:</p><p>Vm = 1/2 × n × penguat vertikal</p><p>Vm = 1/2 × 4 × 5</p><p>Vm = 10 Volt</p><p>Maka nilai tegangan efektifnya</p><p>Vef = Vm/√2</p><p>Vef = 10/√2 Volt</p><p>&nbsp;</p><p>Nilai periode dari grafik dapat dihitung dengan mengalikan banyak kotak horizontal untuk 1 gelombang dengan penguat horizontal, yaitu:</p><p>T = n × penguat horizontal</p><p>T = 4 × 1 = 4 s</p><p>&nbsp;</p><p>Jadi, tegangan efektif dan periodenya adalah 10/√2 Volt dan 4 s. Sehingga, jawaban yang tepat adalah A.</p>
