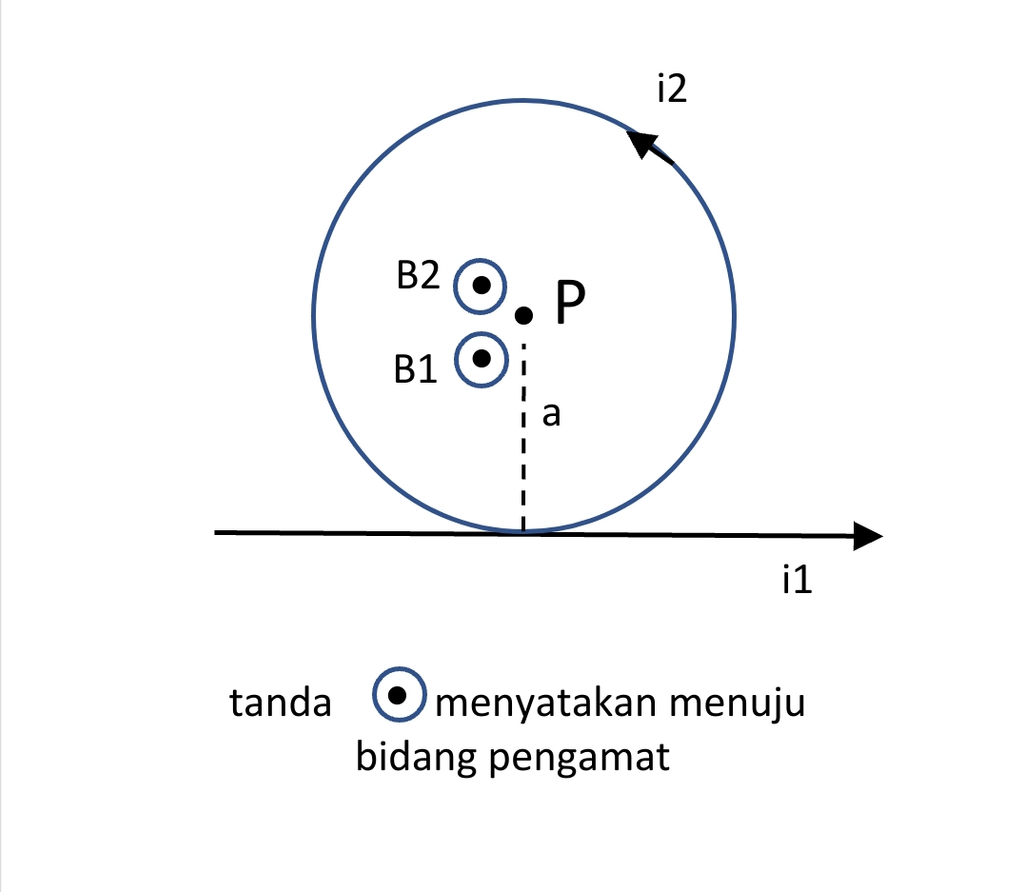

Kawat lurus berarus hampir menempel pada kawat melingkar berarus, dengan kuat arus listrik yang sama sebesar 7 A seperti pada gambar berikut. Besar kuat medan magnet ( B ) pada titik P adalah .... (π = 22/7) a. 58 x 10^-7 Tesla b. 5,8 x 10^-6 Tesla c. 5,8 x 10^-5 Tesla d. 5,8 x 10^-4 Tesla e. 5,8 x 10^-3 Tesla

Jawaban yang benar adalah c. 5,8 x 10^(-5) T Induksi magnetik adalah besaran yang menyatakan kuat medan magnetik di sekitar kawat berarus listrik. Besar induksi magnetik pada kawat lurus panjang dan berarus adalah sebagai berikut : B = (μo.i)/(2π.a) dengan : B = induksi magnetik (Wb/m²) μo = 4π.10^(-7) (Wb.A(-1).m(-1)) i = kuat arus listrik (A) a = jarak terdekat titik ke pusat kawat (m). Untuk menentukan arah induksi magnetik dapat menggunakan kaidah putaran tangan kanan sebagai berikut : ≫ Ibu jari menunjukkan arah Arus (i) ≫ Empat jari menunjukkan arah induksi magnetik (B) Induksi magnetik adalah kuat medan magnet akibat adanya arus listrik yang mengalir dalam konduktor. Pada kumparan berbentuk lingkaran yang dialiri arus listrik, besar induksi magnetik di pusat lingkaran dirumuskan dengan : B = (μo.i.N)/(2.a) Keterangan : B = induksi magnetik (Wb/m²) μo = 4π x 10^(-7) (Wb/(A.m)) a = jari-jari lingkaran (m) i = kuat arus listrik (A) N = jumlah lilitan Diketahui : i1 = i2 = 7 A a1 = a2 = 10 cm = 0,1 m N = 1 μo = 4π x 10^(-7) Wb/(Am) π = 22/7 Ditanya : B di P = ...? Pembahasan : Hitung besar induksi magnetik akibat kawat lurus dan melingkar di titik P : B1 = (μo.i1)/(2π.a1) B1 = (4π x 10^(-7) x 7)/(2π x 0,1) B1 = 1,4 x 10^(-5) T B2 = (μo.i2.N)/(2.a2) B2 = (4π x 10^(-7) x 7 x 1)/(2 x 0,1) B2 = 4,4 x 10^(-5) T Arah medan magnetik untuk kawat lurus dan melingkar menuju bidang pengamat pada titik P, maka resultan medan magnetik dihitung dengan : B = B1 + B2 B = (1,4 x 10^(-5)) + (4,4 x 10^(-5)) B = 5,8 x 10^(-5) T Jadi besar kuat medan magnetik di titik P adalah 5,8 x 10^(-5) T. Oleh karena itu jawaban yang benar adalah c.
