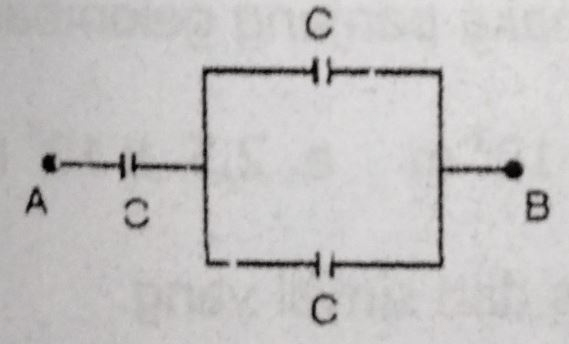

Kapasitas pengganti antara A dan B pada gambar di bawah ini adalah ....

Hai, Dik Kevin. Jawabannya adalah (2/3)C F Prinsip susunan paralel pada beberapa buah kapasitas kapasitor adalah sebagai berikut : Tetapan kapasitas pengganti paralel sama dengan total dari kapasitas tiap-tiap kapasitor yang disusun paralel. Cp = C1 + C2 + C3 + .... Sedangkan untuk kapasitas yang disusun seri, kapasitas pengganti dirumuskan dengan : 1/Cs = 1/C1 + 1/C2 +1/C3 + ... dengan : Cp = kapasitas pengganti paralel (F) Cs = kapasitas pengganti seri (F) Diketahui : C1 = C2 = C3 = C F Ditanya : C pengganti total Pembahasan : C2 dan C3 dirangkai paralel dan digantikan oleh sebuah kapasitas pengganti paralel yaitu : Cp Cp = C2 + C3 Cp = C + C Cp = 2C F C1 dan Cp dirangkai seri dan digantikan oleh sebuah kapasitas pengganti seri, yaitu Cs 1/Cs = 1/C1 + 1/Cp 1/Cs = 1/C + 1/(2C) 1/Cs = 2/(2C) + 1/(2C) 1/Cs = 3/(2C) Cs = (2/3)C F Jadi kapasitas pengganti antara A dan B adalah (2/3)C F Terima kasih telah bertanya di Roboguru.
