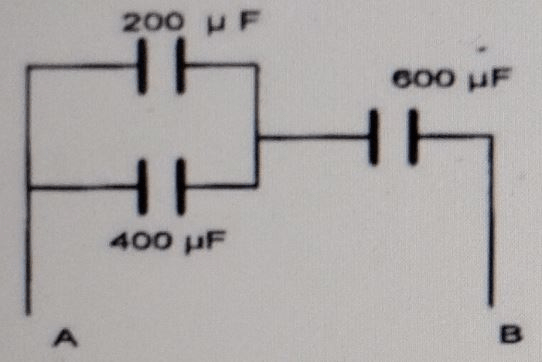

Kapasitas ekivalen pada kutub A-B dari rangkaian kapasitor di bawah ini adalah....

Jawaban yang benar adalah 300 μF. Kapasitor adalah suatu peralatan listrik yang dapat menyimpan muatan atau energi listrik. Konsep dari kapasitas ekivalen susunan seri adalah : 1/Cs = 1/C1 + 1/C2 + ... dengan : Cs = kapasitas ekivalen seri (F) Konsep dari kapasitas ekivalen susunan paralel adalah : Cp = C1 + C2 + ... dengan : Cp = kapasitas ekivalen paralel (F) Diketahui : C1 = 200 μF C2 = 400 μF C3 = 600 μF Ditanya : C ek = ...? Pembahasan : Kapasitor C1 dan C2 dirangkai paralel dan digantikan oleh sebuah kapasitor pengganti paralel. Cp = C1 + C2 Cp = 200 + 400 Cp = 600 μF Kapasitas Cp dan C3 dirangkai seri dan digantikan oleh sebuah kapasitas pengganti seri. 1/Cs = 1/Cp + 1/C3 1/Cs = 1/600 + 1/600 1/Cs = 2/600 Cs = 600/2 C ek = 300 μF Jadi kapasitas ekivalen dari rangkaian kapasitor tersebut adalah 300 μF.
