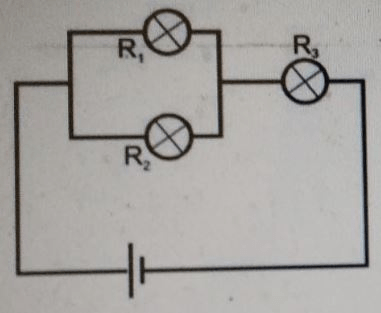

Jika R1, R2 dan R3 adalah gambar susunan rangkaian lampu yang sejenis, maka keadaan arus listrik adalah .... a. Arus listrik di R3 lebih besar b. Arus listrik di R2 lebih besar c. Arus listrik pada keitga lampu sama besar d. Arus listrik pada ketiga lampu = 0

Question

Jawaban yang benar adalah A. Arus listrik di R3 lebih besar.

Diketahui:

Gambar rangkaian lampu

R1, R2, dan R3 lampu sejenis

Ditanya:

Keadaan arus listrik = ...?

Jawab:

Konsep yang kita gunakan adalah listrik dinamis. Rangkaian hambatan dibagi menjadi dua, yaitu sebagai berikut:

1. Seri, tidak ada percabangan yang ciri-cirinya yaitu:

(a). Hambatan pengganti: Rs = R1 + R2 + ....

(b). Arus listrik: Is = I1 = I2 = ....

(c). Potensial: Vs = V1 + V2 + ....

2. Paralel, terdapat percabangan yang ciri-cirinya yaitu:

(a). Hambatan pengganti: 1/Rp = 1/R1 + 1/R2 + ....

(b). Arus listrik: Ip = I1 + I2 + ....

(c). Potensial: Vp = V1 = V2 = ....

Ketika suatu hambatan dialiri sumber tegangan tertentu, maka terdapat arus yang mengalir yang dinyatakan oleh:

I = V/R,

dengan:

R = hambatan listrik (ohm)

I = arus listrik (A)

V = beda potensial (V).

Berdasarkan gambar pada soal, misalkan hambatan listrik adalah R, maka:

R1 = R2 = R3 = R.

Rangkaian paralel (Rp) antara R1 dan R2 memiliki hambatan total sebesar:

1/Rp = 1/R1 + 1/R2

1/Rp = 1/R + 1/R

1/Rp = 2/R

Rp = R/2.

Karena Rp dan R3 seri maka arus listrik keduanya sama besar yaitu misalkan I. namun karena Rp paralel sehingga arusnya akan terbagi sama rata pada R1 dan R2. Adapun besarnya yaitu masing-masing I/2.

Maka, perbandingan kuat arus listrik R1 : R2 : R3 adalah:

I1 : I2 : I3 = I/2 : I/2 : I

I1 : I2 : I3 = I : I : 2I.

Disimpulkan bahwa kuat arus listrik di R3 lebih besar diantara semuanya.

Oleh karena itu, jawaban yang benar adalah A.
