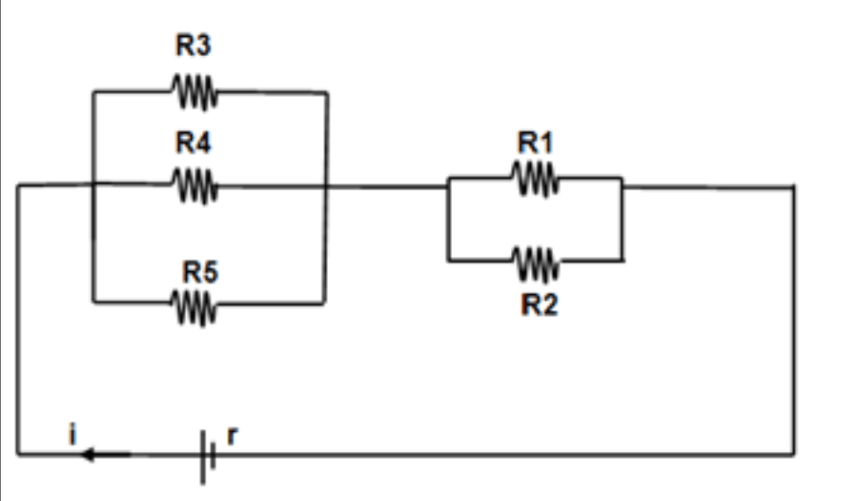

Jika pada rangkaian tersebut diketahui r1= r2 = 4 r3 = r4 = r5 = 3, baterai memiliki potensi beda 12 volt dengan hambatan dalam 1 ohm, maka nilai hambatan total rangkaian dan kuat arus utama (i) sebesar ...

Jawaban soal ini adalah 4 Ω dan 3 A. Diketahui : r1= r2 = 4 Ω r3 = r4 = r5 = 3 Ω r = 1 Ω V = 12 volt Ditanya : Rtot dan i = ? Jawab : Soal ini dapat diselesaikan dengan konsep rangkaian hambatan dan hukum Ohm. Hambatan dapat dirangkai secara seri dan paralel. Hambatan pengganti rangkaian paralel : 1/Rp = 1/R1 + 1/R2 + 1/R3 + ... Hambatan pengganti rangkaian seri : Rs = R1 + R2 + R3 + ... Hukum Ohm mejelaskan hubungan arus listrik, hambatan dan tegangan listrik dalam rumus : I = V/R Keterangan rumus : Rp = Hambatan pengganti rangkaian paralel (Ω) Rs = Hambatan pengganti rangkaian seri (Ω) R1, R2, R3 = Hambatan listrik (Ω) V = tegangan listrik (volt) I = Kuat arus listrik (A) R = hambatan total (Ω) Hambatan total : 1/Rp1 = 1/r3 + 1/r4 + 1/r5 1/Rp1 = 1/3 + 1/3 + 1/3 1/Rp1 = 3/3 = 1 Rp1 = 1 Ω 1/Rp2 = 1/R1 + 1/R2 1/Rp2 = 1/4 + 1/4 1/Rp2 = 2/4 Rp2 = 4/2 = 2 Ω R = Rp1 + Rp2 + r R = 1 + 2 + 1 = 4 Ω Kuat arus listrik utama : i = V/R i = 12/4 i = 3 A Jadi nilai hambatan total rangkaian dan kuat arus utama (i) sebesar adalah 4 Ω dan 3 A.
