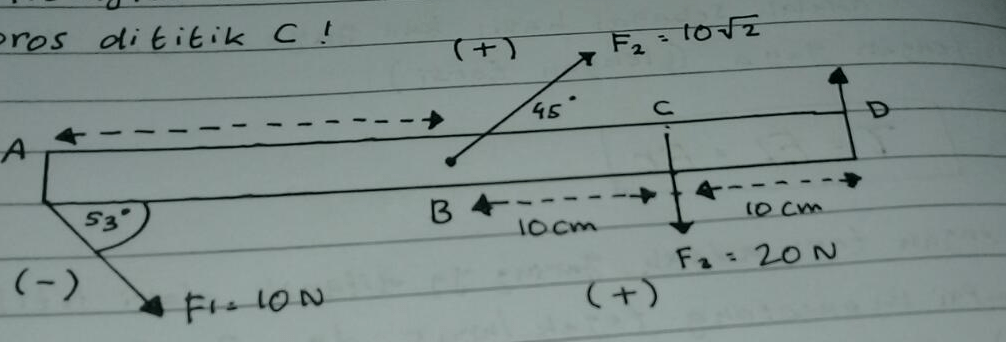

Hitunglah momen gaya pada gambar berikut apabila poros dititik c !

Halo Goma, kakak bantu jawab ya :) Jawaban: momen gaya pada poros C adalah 1,4 Nm dan berlawanan arah dengan perputaran jarum jam. Diketahui: F1 = 10 N F2 = 10√2 N F3 = 20 N Kita asumsikan dari B adalah tengah-tengah batang, sehingga: L1 = 20 cm + 10 cm = 30 cm = 0,3 m L2 = 10 cm = 0,1 m L3 = 0 m 𝜃1 = 53° 𝜃2 = 45° 𝜃3 = 90° Ditanyakan: 𝜏C? Pembahasan: Torsi adalah gaya pada sumbu putar yang dapat menyebabkan benda bergerak melingkar atau berputar. Perjanian arah: - Torsi bernilai negatif jika berlawanan arah dengan perputaran jarum jam - Torsi bernilai positif jika searah dengan perputaran jarum jam 1. Mencari 𝜏1 𝜏1 = F1 x L1 x sin 𝜃1 𝜏1 = 10 x 0,3 x sin 53° 𝜏1 = 3 x 0,8 𝜏1 = 2,4 Nm 2. Mencari 𝜏2 𝜏2 = F2 x L2 x sin 𝜃2 𝜏2 = 10√2 x 0,1 x sin 45° 𝜏2 = √2 x 1/2 x √2 𝜏2 = 2 x 1/2 𝜏2 = 1 Nm 3. Mencari 𝜏3 𝜏3 = F3 x L3 x sin 𝜃3 𝜏3 = 20 x 0 x sin 90° 𝜏3 = 0 x 1 𝜏3 = 0 Nm 4. Momen gaya pada titik C. 𝜏C = -𝜏1 + 𝜏2 + 𝜏3 𝜏C = -2,4 + 1 + 0 𝜏C = -1,4 Nm 𝜏C = 1,4 Nm Tanda negatif menandakan arah pergerakan batang itu berlawanan arah dengan perputaran jarum jam. Jadi, momen gaya pada poros C adalah 1,4 Nm dan berlawanan arah dengan perputaran jarum jam
