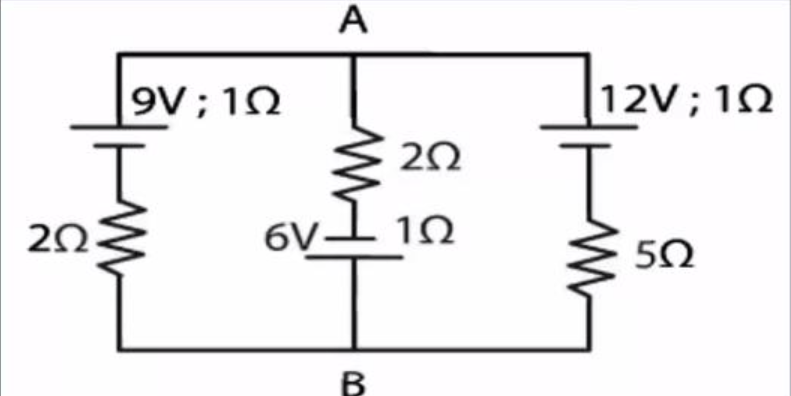

Hitunglah kuat arus yang mengalir pada rangkaian listrik seperti gambar di atas

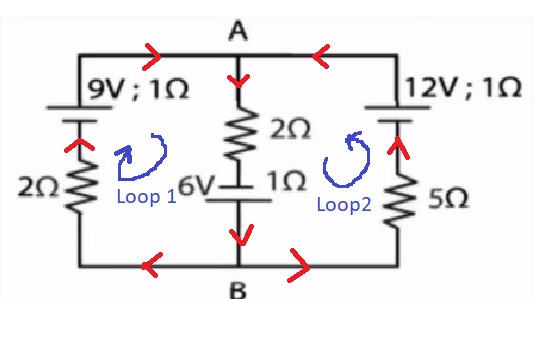

Hai, Fania. Jawaban yang benar untuk pertanyaan tersebut adalah 4,625 A. Diketahui: E1 = 9V; 1 ohm E2 = 6V; 1 ohm E3 = 12 V ; 1 ohm R1 = 2 ohm R2 = 2 ohm R3 = 5 ohm Ditanya: I? Penyelesaian: Hukum II Kirchoff berlaku pada rangkaian yang tidak bercabang yang digunakan untuk menganalisis beda potensial (tegangan) pada suatu rangkaian tertutup. Bunyi Hukum II Kirchhoff yaitu bahwa jumlah aljabar beda potensial (tegangan) pada suatu rangkaian tertutup adalah sama dengan nol. Versi lain Hukum II Kirchhoff, yaitu pada rangkaian tertutup, berbunyi: jumlah aljabar GGL (ε) dan jumlah penurunan tegangan (IR) sama dengan nol. Secara matematis dapat dirumuskan sebagai: Σ ε+Σ IR = 0. Menentukan I Loop 1: Σ ε+Σ IR = 0 -9 -6 + I1(2) + I2(2) = 0 -15 + 2 I1 + 2 I2 = 0 2 I1 + 2 I2 = 15 A 2 I1 = 15- 2 I2 I1 = (15- 2 I2)/2 A Menentukan I Loop 2: Σ ε+Σ IR = 0 -12 -6 + I2 (2) + I3(5) = 0 -18 + 2 I2 + 5 I3 = 0 2 I2 + 5 I3 = 18 5 I3 = 18 - 2 I2 I3 = (18 - 2 I2)/5 A Berdasarkan Hukum I Kirchoff bahwa jumlah kuat arus listrik yang masuk ke suatu titik cabang akan sama dengan jumlah kuat arus listrik yang meninggalkan titik itu. Dinyatakan dengan: Σ Imasuk = Σ Ikeluar Menentukan I total: I total = I loop 1 + I loop 2 I2 = I1 + I3 I2 = (15- 2 I2)/2 + (18 - 2 I2)/5 I2 = (75-10 I2+36-4 I2)/10 I2 = (111 - 14 I2)/10 10 I2 = 111 - 14 I2 10 I2 + 14 I2 = 111 24 I2 = 111 I2 = 111/24 I2 = 4,625 A Jadi, kuat arus yang mengalir pada rangkaian listrik adalah 4,625 A.
