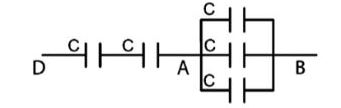

Hitunglah kapasitas pengganti antara titik D dan B dari gambar rangkaian kapasitor di bawah ini!

Jawaban yang benar adalah (3/7)C. Kapasitor adalah suatu peralatan listrik yang dapat menyimpan muatan atau energi listrik. Konsep dari kapasitas ekivalen susunan seri adalah : 1/Cs = 1/C1 + 1/C2 + ... dengan : Cs = kapasitas ekivalen seri (F) C1, C2 = kapasitas kapasitor (F) Konsep dari kapasitas ekivalen susunan paralel adalah : Cp = C1 + C2 + ... dengan : Cp = kapasitas ekivalen paralel (F) C1, C2 = kapasitas kapasitor (F) Diketahui : C1 = C2 = C3 = C4 = C5 = C Ditanya : Ct = ....? Pembahasan : Kapasitas C3, C4 dan C5 dirangkai paralel : Cp = C3 + C4 + C5 Cp = C + C + C Cp = 3C Kapasitas C1, C2 dan Cp dirangkai seri : 1/Cs = 1/C1 + 1/C2 + 1/Cp 1/Cs = 1/C + 1/C + 1/(3C) 1/Cs = 3/(3C) + 3/(3C) + 1/(3C) 1/Cs = 7/(3C) Cs = (3/7)C Ct = (3/7)C Jadi kapasitas pengganti antara titik D dan B adalah (3/7)C
