Hitunglah berapa besar hambatan penggantinya!

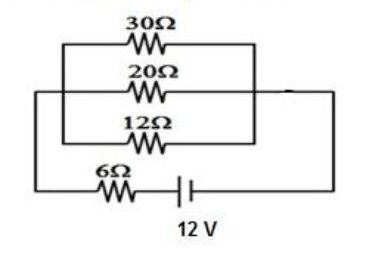

Jawaban yang benar adalah 12 Ω. Pembahasan Resistor atau hambatan pengganti adalah alat yang berfungsi untuk menghambat aliran arus listrik. rangkaian listrik ada rangkaian paralel dan rangkaian listrik seri. Rangkaian seri adalah rangkaian listrik yang disusun secara berderet (masing-masing hambatannya dihubungkan dari ujung ke ujung). Sedangkan rangkaian paralel adalah rangkaian listrik yang disusun secara bercabang. >> Rumus hambatan pengganti rangkaian listrik seri adalah jumlah total seluruh hambatannya. Rtotal = R1 + R2 + R3 + ... Rumus hambatan pengganti rangkaian listrik paralel. 1/Rpengganti = 1/R1 + 1/R2 + 1/R3 + ... Keterangan : R total = Jumlah total selurauh hambatan (hambatan pengganti) R1 = hambatan 1 R2 = hambatan 2 R3 = hambatan 3 Penyelesaian Melalui soal dapat diketahui, rangkaian listrik pada gambar adalah rangkaian listrik campuran. Rangkaian listrik terdiri dari rangkaian seri dan paralel. R2, R3 dan R4 merupakan rangkaian paralel. Sehingga, Hambatan pengganti dapat ditentukan melalui cara berikut ini. Jika diketahui : R1 = 6 Ω Rangkaian paralel R2 = 30 Ω R3 = 20 Ω R4 = 12 Ω Hambatan pengganti rangkaian paralel 1/Rpengganti = 1/R2 + 1/R3 + 1/R4 1/Rpengganti = 1/30 + 1/20 + 1/12 --- > Peyebut disamakan menggunakan KPK dari 30, 20 dan 12 yaitu 60. 1/Rpengganti = (1x2)/(30x2) + (1x3)/(20x3) + (1x5)/(12x5) 1/Rpengganti = 2/60 + 3/60 + 5/60 1/Rpengganti = (2+3+5)/60 1/Rpengganti = 10/60 Rpengganti = 60/10 Rpengganti = 6 Ω Sehingga, diperoleh hambatan pengganti rangkaian paralel yaitu 6 Ω. Hambatan pengganti rangkaian tersebut dapat diperoleh menggunakan rumus R total = Rparalel + R1 R total = Rparalel + R1 = 6 + 6 = 12 Ω Jadi, hambatan pengganti pada rangkaian tersebut adalah 12 Ω
