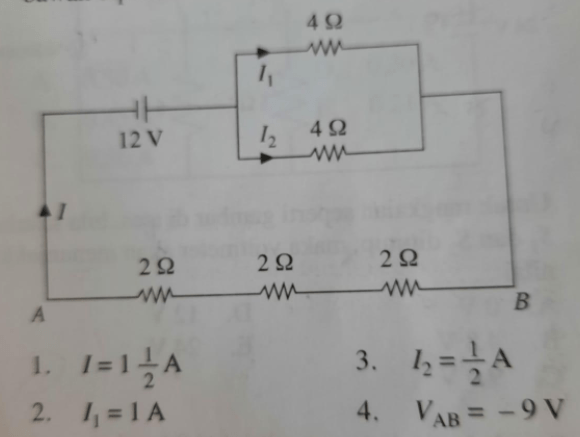

Hasil perhitungan pada gambar rangkaian listrik di bawah diperoleh .... Jawaban di atas yang benar adalah nomor .... A. 1 dan 3 B. 2 dan 4 C. 1 dan 4 D. 1, 2, dan 3 E. 2,3, dan 4

Halo Gracias Jawaban yang benar adalah C. 1 dan 4 Pembahasan: Diketahui: V = 12 Volt R1 = R2 = 4 Ω R3 = R4 = R5 = 2 Ω Ditanya: 1. I ? 2. I1? 3. I2 ? 4. VAB ? Jawab: Soal ini menggunakan prinsip hukum Ohm. Hukum Ohm adalah suatu pernyataan yang menyebutkan bahwa arus listrik (I) yang mengalir pada suatu kawat konduktor sebanding dengan beda potensial (V) yang diberikan pada ujung-ujungnya. Artinya, semakin besar beda potensial, maka semakin besar arus yang mengalir. Sesuai persamaan berikut : V = I . R dengan, V = Tegangan Listrik (V) I = Kuat arus listrik (A) R = Hambatan listrik (Ω) Karena rangkaian hambatan merupakan rangkaian gabungan seri paralel. Maka untuk menentuka rangkaian hambatan pengganti adalah • R1 dan R2 merupakan rangkaian paralel Rp = R/2 Rp = 4/2 Rp = 2 Ω • R3, R4, dan R5 dirangkai seri dengan Rp, maka Rs = R3 + R4 + R5 + Rp Rs = 2 + 2 + 2 + 2 Rs = 8 Ω 1).menentukan Kuat arus listrik I I = V/R I = 12/8 I = 1,5 A ( Benar) 2). menentukan kuat arus I1 Vp = I. Rp Vp = 1,5 . 2 Vp = 3 Volt karena rangkaian paralel maka nilai Vp = V1 = V2 = 3 Volt maka nilai I1 I1 = V1/R1 I1 = 3/4 Ampere (Salah) 3). menentukan kuat Arus I2 I2 = V2 /R2 I2 = 3/4 Ampere (Salah) 4). menentukan tegangan listrik VAB VAB = I . RAB VAB = - 1,5 . 6 VAB = - 9 Volt ( Benar) Nilai negatif pada I karena arah arus berlawanan dengan arah potensial. karena arus bergeraknnya dari B ke A, dan arah potensial listrik sebaliknya dari A ke B maka I bernilai negatif. Maka jawaban yang tepat adalah C. 1 dan 4
