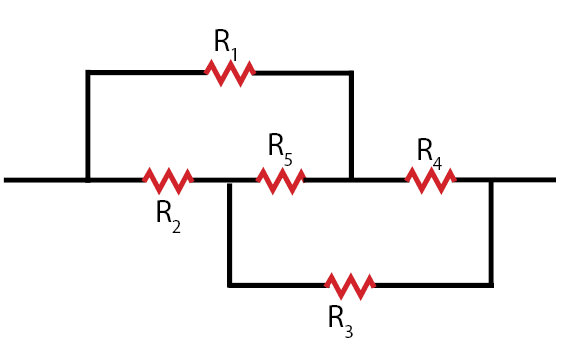

Hambatan pengganti rangkaian adalah .... ohm

Jawaban yang benar adalah 4,8 ohm Rangkaian Jembatan Wheatstone adalah sebuah rangkaian listrik untuk menghitung hambatan yang tidak diketahui dengan menyeimbangkan dua kaki dari rangkaian jembatan. Terdapat beberapa bentuk dari jembatan wheatstone, salah satunya dapat dilihat pada gambar lampiran. Untuk mencari hambatan pengganti jembatan wheatstone dilakukan langkah berikut - Hasil kali silang: R1 × R3 = R2 × R4 (untuk kondisi ini, hambatan R5 dapat diabaikan). - Mencari hambatan pengganti total adalah dengan menghitung hambatan pengganti seri antara R1 dan R4. Hitung hambatan pengganti seri R2 dan R3. Kemudian paralel kedua hambatan pengganti seri terebut. Rumus hambatan pengganti seri Rs = R1 + R2 + .... Rumus hambatan pengganti paralel 1/Rp = 1/R1 + 1/R2 + .... dimana R1 = hambatan 1 R2 = hambatan 2 Diketahui : R1 = 6 ohm R2 = 4 ohm R3 = 4 ohm R4 = 6 ohm R5 = 3 ohm Ditanya : R pengganti Jawab : Cek hasil kali silang R1 × R3 = R2 × R4 6 x 4 = 6 x 4 24 = 24 Maka R5 dapat diabaikan Mencari rangkaian pengganti seri R1 dan R4 Rs = 6 + 6 = 12 ohm Mencari rangkaian pengganti seri R2 dan R3 Rs = 4 + 4 = 8 ohm Mencari hambatan paralel dari kedua hambatan pengganti seri 1/Rp = 1/12 + 1/8 1/Rp = 2/24 + 3/24 1/Rp = 5/24 Rp = 24/5 Rp = 4,8 ohm Jadi hambatan pengganti adalah 4,8 ohm
