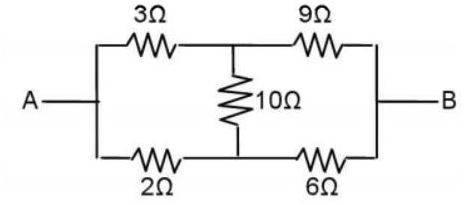

Hambatan pengganti AB adalah ... A. 3,9 ohm B. 4,8 ohm C. 13,2 ohm D. 20 ohm E. 22,5 ohm

<p>Jawaban yang benar adalah B. 4,8 ohm.</p><p>&nbsp;</p><p>Diketahui :</p><p>R1 = 3 Ω</p><p>R2 = 9 Ω</p><p>R3 = 2 Ω</p><p>R4 = 6 Ω</p><p>R5 = 10 Ω</p><p>&nbsp;</p><p>Ditanya :&nbsp;</p><p>Rtotal ?</p><p>&nbsp;</p><p>Jawab :</p><p>Rangkaian Jembatan Wheatstone adalah rangkaian yang digunakan digunakan untuk menyederhanakan susunan hambatan yang tidak bisa diselesaikan secara seri maupun paralel.&nbsp;</p><p>&nbsp;</p><p>Rangkaian hambatan bisa dihitung menggunakan prinsip dari jembatan wheatstone apabila hasil dari dua kali hambatan yang berhadapan sama besar.</p><p>Jika R1 × R4 = R2 &nbsp;× R3, maka R5 dapat diabaikan.</p><p>R1 × R4 = R2 &nbsp;× R3</p><p>3 × 6 = 9 &nbsp;× 2</p><p>18 = 18</p><p>&nbsp;</p><p>Dengan mengabaikan hambatan R5, maka</p><p>Rs1 = R1 + R2&nbsp;</p><p>Rs1 = 3 + 9</p><p>Rs1 = 12 Ω</p><p>&nbsp;</p><p>Rs2 = R3 + R4&nbsp;</p><p>Rs2 = 2 + 6</p><p>Rs2 = 8 Ω</p><p>&nbsp;</p><p>Hambatan pengganti AB&nbsp;</p><p>1/Rtotal = 1/Rs1 + 1/Rs2</p><p>1/Rtotal = 1/12 + 1/8</p><p>1/Rtotal = (2 + 3)/24&nbsp;</p><p>1/Rtotal = 5/24&nbsp;</p><p>Rtotal = 24/5</p><p>Rtotal = 4,8 Ω</p><p>&nbsp;</p><p>Jadi, hambatan pengganti AB adalah 4,8 Ω.</p><p>Pilihan jawaban yang tepat adalah B.</p>
