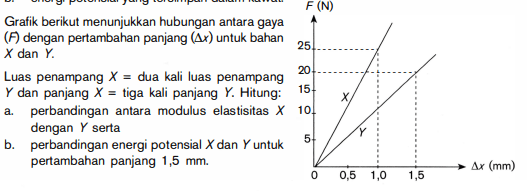

Grafik berikut menunjukkan hubungan antara gaya (F) dengan pertambahan panjang (Δx) untuk bahan X dan Y. Luas penampang X = dua kali luas penampang Y dan panjang X = tiga kali panjang Y. Hitung perbandingan antara modulus elastisitas X dengan Y!
1
1
Iklan
Y. Frando
04 Oktober 2023 10:21
<p>Jawaban yang benar adalah 45 : 16.</p><p> </p><p>Diketahui:</p><p>Grafik F terhadap Δx untuk bahan X dan Y</p><p>A<sub>X</sub> = 2 A<sub>Y</sub></p><p>x<sub>0,X</sub> = 3 x<sub>0,Y</sub></p><p> </p><p>Ditanya:</p><p>E<sub>X</sub> : E<sub>Y</sub> = ...?</p><p> </p><p>Jawab:</p><p>Konsep yang kita gunakan adalah elastisitas, yaitu kemampuan benda kembali ke bentuk semula. Adapun rumus modulus elastisitas dinyatakan oleh:</p><p>E = σ/ε</p><p>E = (F . x<sub>0</sub>) / (A . Δx).</p><p> </p><p>Berlaku pula hukum Hooke pada pegas yang bersifat elastis yaitu:</p><p>F = k . ∆x.</p><p> </p><p>Sehingga hubungan antara k dan E adalah:</p><p>k = E . A / x<sub>0</sub>,</p><p> </p><p>dimana:</p><p>E = modulus elastisitas (N/m²)</p><p>σ = tegangan (N/m²)</p><p>ε = regangan</p><p>F = gaya tarik (N)</p><p>A = luas penampang (m²)</p><p>x<sub>0</sub> = panjang awal (m)</p><p>Δx = pertambahan panjang (m)</p><p>k = konstanta elastis bahan (N/m).</p><p> </p><p>Berdasarkan grafik pada soal, dapat diperoleh nilai k masing-masing bahan yaitu:</p><p>k<sub>X</sub> = F/Δx</p><p>k<sub>X</sub> = 25/(1 . 10<sup>-3</sup>)</p><p>k<sub>X</sub> = 25 . 10<sup>3</sup></p><p>k<sub>X</sub> = 25.000 N/m.</p><p> </p><p>k<sub>Y</sub> = F/Δx</p><p>k<sub>Y</sub> = 20/(1,5 . 10<sup>-3</sup>)</p><p>k<sub>Y</sub> = (40/3) . 10<sup>3</sup></p><p>k<sub>Y</sub> = 40.000/3 N/m.</p><p> </p><p>Selanjutnya dari hubungan perbandingan k dan E diperoleh:</p><p>k<sub>X</sub>/k<sub>Y</sub> = (E<sub>X</sub>/E<sub>Y</sub>) . (A<sub>X</sub>/A<sub>Y</sub>) . (x<sub>0,Y</sub>/x<sub>0,X</sub>)</p><p>25000/(40000/3) = (E<sub>X</sub>/E<sub>Y</sub>) . (2 A<sub>Y</sub>/A<sub>Y</sub>) . (x<sub>0,Y</sub>/(3x<sub>0,Y</sub>))</p><p>75/40 = (E<sub>X</sub>/E<sub>Y</sub>) . (2) . (1/3)</p><p>15/8 = (E<sub>X</sub>/E<sub>Y</sub>) . (2/3)</p><p>E<sub>X</sub>/E<sub>Y</sub> = (3 . 15)/(2 . 8)</p><p>E<sub>X</sub>/E<sub>Y</sub> = 45/16</p><p>E<sub>X </sub>: E<sub>Y</sub> = 45 : 16.</p><p> </p><p>Jadi, perbandingan antara modulus elastisitas X dengan Y adalah 45 : 16.</p>
Jawaban yang benar adalah 45 : 16.
Diketahui:
Grafik F terhadap Δx untuk bahan X dan Y
AX = 2 AY
x0,X = 3 x0,Y
Ditanya:
EX : EY = ...?
Jawab:
Konsep yang kita gunakan adalah elastisitas, yaitu kemampuan benda kembali ke bentuk semula. Adapun rumus modulus elastisitas dinyatakan oleh:
E = σ/ε
E = (F . x0) / (A . Δx).
Berlaku pula hukum Hooke pada pegas yang bersifat elastis yaitu:
F = k . ∆x.
Sehingga hubungan antara k dan E adalah:
k = E . A / x0,
dimana:
E = modulus elastisitas (N/m²)
σ = tegangan (N/m²)
ε = regangan
F = gaya tarik (N)
A = luas penampang (m²)
x0 = panjang awal (m)
Δx = pertambahan panjang (m)
k = konstanta elastis bahan (N/m).
Berdasarkan grafik pada soal, dapat diperoleh nilai k masing-masing bahan yaitu:
kX = F/Δx
kX = 25/(1 . 10-3)
kX = 25 . 103
kX = 25.000 N/m.
kY = F/Δx
kY = 20/(1,5 . 10-3)
kY = (40/3) . 103
kY = 40.000/3 N/m.
Selanjutnya dari hubungan perbandingan k dan E diperoleh:
kX/kY = (EX/EY) . (AX/AY) . (x0,Y/x0,X)
25000/(40000/3) = (EX/EY) . (2 AY/AY) . (x0,Y/(3x0,Y))
75/40 = (EX/EY) . (2) . (1/3)
15/8 = (EX/EY) . (2/3)
EX/EY = (3 . 15)/(2 . 8)
EX/EY = 45/16
EX : EY = 45 : 16.
Jadi, perbandingan antara modulus elastisitas X dengan Y adalah 45 : 16.
