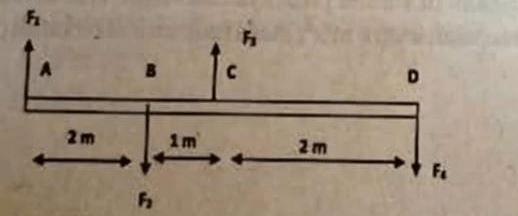

Gaya F1 = 10 N, F2 = 4 N, F3 = 5 N, dan F4 = 4 N bekerja pada batang homogen ABCD seperti gambar di bawah ini. Apabila massa batang diabaikan, maka nilai momen gaya terhadap titik A adalah.... A. 5 N B. 10 N C. 13 N D. 23 N E. 68 N

<p>Jawaban : 13 Nm</p><p>&nbsp;</p><p>Diketahui :</p><p>F1 = 10 N</p><p>r1A = 0</p><p>F2 = 4 N</p><p>r2A = 2 m</p><p>F3 = 5 N</p><p>r3A = 3 m</p><p>F4 = 4 N</p><p>r4A = 5 m</p><p>&nbsp;</p><p>Ditanya :</p><p>τA?</p><p>&nbsp;</p><p>Pembahasan :</p><p>Momen gaya atau torsi adalah gaya pada sumbu putar yang dapat menyebabkan benda bergerak melingkar atau berputar.</p><p>&nbsp;</p><p>τ = F x r</p><p>&nbsp;</p><p>dengan&nbsp;</p><p>τ = momen gaya (Nm)</p><p>F = gaya (N)</p><p>r = jarak antara gaya dengan sumbu putar (m)</p><p>Perjanjian arah :</p><p>- berputar searah jarum jam (+)</p><p>- berputar berlawanan arah jarum jam (-)</p><p>&nbsp;</p><p>Maka diperoleh :</p><p>τA = τ1 + τ2 - τ3 + τ4</p><p>τA = 0 + F2 x r2A - F3 x r3A + F4 x r4A</p><p>τA = 4 x 2 - 5 x 3 + 4 x 5</p><p>τA = 8 - 15 + 20</p><p>τA = 13 Nm</p><p>&nbsp;</p><p>Dengan demikian, momen gaya di A sebesar 13 Nm.</p>
