Gambarlah sinyal arus bolak-balik dengan tiga gelombang sinusoidal yang memiliki arus root mean square sebesar 5 V2 A dan memiliki frekuensi 40 Hz!

D. Akbar · Accepted Answer

Halo Shesar, kakak bantu jawab ya

Jawaban yang tepat untuk pertanyaan tersebut adalah dapat digambarkan sebagaimana terlampir.

Diketahui :
i rms = 5√2 A
f = 40 Hz
Ditanya : grafik i-t
Jawab :
Pada listrik arus bolak-balik memiliki nilai tegangan dan arus yang berubah-ubah setiap waktu, sehingga memiliki nilai arus maksimum yang dirumuskan :
i max = i rms.√2
dimana :
i max : kuat arus maksimum (A)
i rms : kuat arus efektif (A)

i max = 5√2.√2
i max = 10 A

Jika digambarkan pada grafik i-t, arus maksimum merupakan amplitudo.
Periode gelombang dapat dihitung sebagai berikut :
T = 1/f
T = 1/40
T = 0,025 s

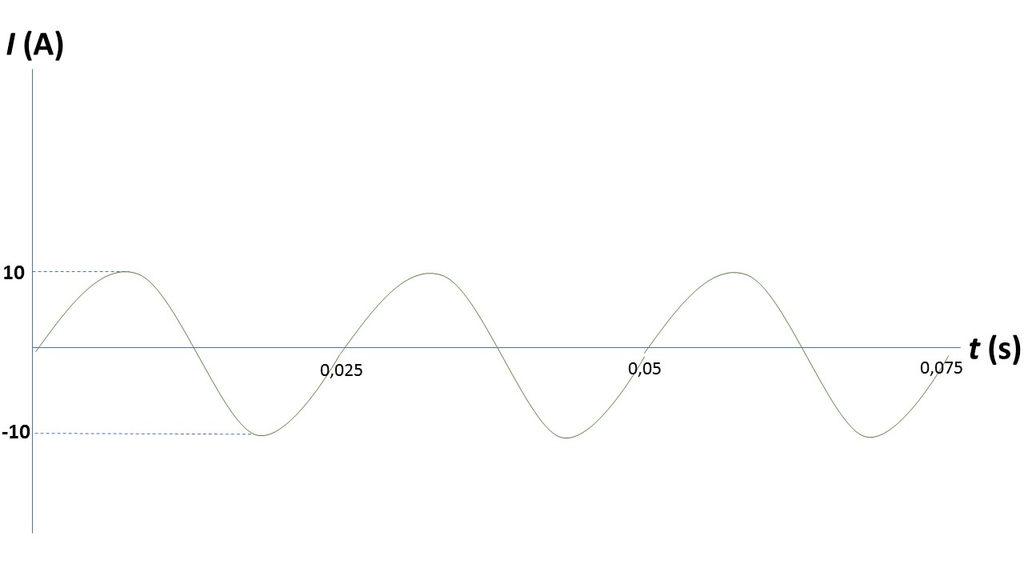

Jadi gambar sinyal arus bolak-balik dengan tiga gelombang sinusoidal yang memiliki arus root mean square sebesar 5 √2 A dan memiliki frekuensi 40 Hz dapat digambarkan sebagaimana terlampir.

Semoga membantu ya :)
