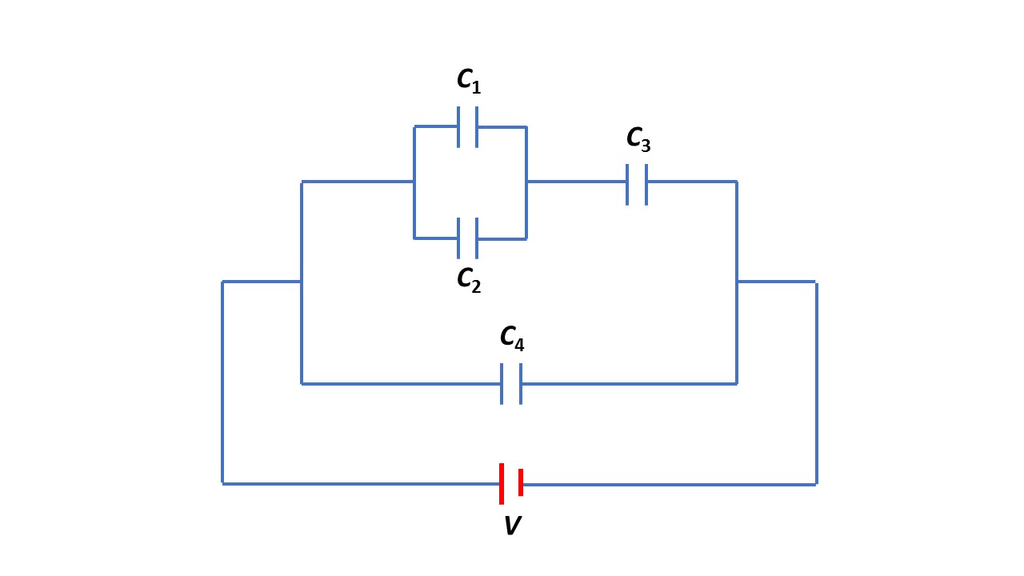

Empat kapasitor C1 = 20 μF, C2 = 40 μF, C3 = 60 μF, dan C4 = 20 μF dirangkaian. C1 dan C2 dipasang paralel, kemudian diseri dengan C3, lalu semua susunan ini dihubungkan paralel dengan C4. Antara ujung-ujung susunan ini, diberi potensial 12 V. Hitung muatan pada masing-masing kapasitor.

Halo Watana, kakak bantu jawab ya Jawaban yang tepat untuk pertanyaan tersebut adalah q1, q2, q3, dan q4 berturut-turut sebesar 120 μC, 240 μC, 360 μC, dan 240 μC. Diketahui : C1 = 20 µF = 20×10‾⁶ F C2 = 40 µF = 40×10‾⁶ F C3 = 60 µF = 60×10‾⁶ F C4 = 20 µF = 20×10‾⁶ F V = 12 V Ditanya : q1, q2, q3, q4 Jawab : Kapasitor adalah komponen elektronik yang berfungsi untuk menyimpan muatan dengan kapasitas tertentu yang disebut kapasitansi. Suatu kapasitor dapat menyimpan muatan yang dirumuskan : q = C.V dimana : q : muatan (C) C: kapasitansi (F) V : tegangan (volt) Pada soal ini diketahui muatan C4 paralel dengan baterai sehingga tegangannya sama dengan tegangan baterai yaitu : V4 = V = 12 V Maka muatan pada kapasitor C4 : q4 = C4.V4 q4 = 20×10‾⁶.12 q4 = 240×10‾⁶ C q4 = 240 μC Jumlah tegangan pada cabang lain (berisi C1, C2, dan C3) juga 12 V. Karena rangkaian paralel C1 dan C2 (kita sebut Cp) seri dengan C3, maka tegangannya terbagi dengan perbandingan : Vp : V3 = 1/Cp : /C3 Vp : V3 = 1/(20+40) : 1/60 Vp : V3 = 1 : 1 Vp = (1/2)×12 = 6 V V3 = (1/2)×12 = 6 V Maka muatan pada kapasitor C1 : q1 = C1.V1 q1 = 20×10‾⁶.6 q1 = 120×10‾⁶ C q1 = 120 μC Muatan pada kapasitor C2 : q2 = C2.V2 q2 = 40×10‾⁶.6 q2 = 240×10‾⁶ C q2 = 240 μC Muatan pada kapasitor C3 : q3 = C3.V3 q3 = 60×10‾⁶.6 q3 = 360×10‾⁶ C q3 = 360 μC Jadi muatan pada masing-masing kapasitor yaitu q1, q2, q3, dan q4 berturut-turut sebesar 120 μC, 240 μC, 360 μC, dan 240 μC. Semoga membantu ya :)
