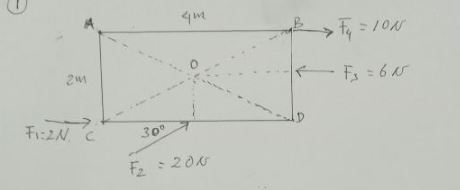

Empat buah gaya bekerja pada bidang ABCD seperti gambar. Tentukan Momen gaya yang bekerja pada benda jika poros di O
1
1
Iklan
S. Tutut
Mahasiswa/Alumni Institut Teknologi Sepuluh Nopember
11 Januari 2023 05:46
<p>Jawaban : 9,3 Nm</p><p> </p><p>Diketahui :</p><p>F1 = 2 N</p><p>r1 = 1 m</p><p>F2 = 20 N</p><p>𝞱2 = 30°</p><p>r2 = 1 m</p><p>F3 = 6 N</p><p>r3 = 0 m</p><p>F4 = 10 N</p><p>r4 = 1 m</p><p> </p><p>Ditanya :</p><p>momen gaya ?</p><p> </p><p>Pembahasan :</p><p>Momen gaya atau torsi adalah gaya pada sumbu putar yang dapat menyebabkan benda bergerak melingkar atau berputar.</p><p> </p><p>τ = F x r</p><p> </p><p>dengan </p><p>τ = momen gaya (Nm)</p><p>F = gaya (N)</p><p>r = jarak antara gaya dengan sumbu putar (m)</p><p> </p><p>Maka diperoleh :</p><p>τO = - τ1 - τ2 + τ3 + τ4</p><p>τO = - F1 x r1 - F2 x cos 30° x r2 + 0 + F4 x r4</p><p>τO = -2 x 1 - 20 x 1/2√3 x 1 + 10 x 1</p><p>τO = -2 - 17,3 + 10</p><p>τO = - 9,3 Nm</p><p> </p><p>Dengan demikian, momen gaya sebesar 9,3 Nm.</p>
Jawaban : 9,3 Nm
Diketahui :
F1 = 2 N
r1 = 1 m
F2 = 20 N
𝞱2 = 30°
r2 = 1 m
F3 = 6 N
r3 = 0 m
F4 = 10 N
r4 = 1 m
Ditanya :
momen gaya ?
Pembahasan :
Momen gaya atau torsi adalah gaya pada sumbu putar yang dapat menyebabkan benda bergerak melingkar atau berputar.
τ = F x r
dengan
τ = momen gaya (Nm)
F = gaya (N)
r = jarak antara gaya dengan sumbu putar (m)
Maka diperoleh :
τO = - τ1 - τ2 + τ3 + τ4
τO = - F1 x r1 - F2 x cos 30° x r2 + 0 + F4 x r4
τO = -2 x 1 - 20 x 1/2√3 x 1 + 10 x 1
τO = -2 - 17,3 + 10
τO = - 9,3 Nm
Dengan demikian, momen gaya sebesar 9,3 Nm.
