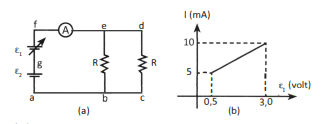

Dua buah sumber tegangan, dua buah hambatan identik, dan sebuah amperemeter ideal disusun menjadi rangkaian sederhana seperti gambar (a) berikut ini. Sumber tegangan ε1 adalah sumber tegangan yang besar nilainya bisa diubah-ubah, sedangkan sumber tegangan ε2 bernilai tetap. Grafik arus yang terbaca pada amperemeter terhadap tegangan ε1 ditunjukkan oleh gambar (b). Nilai hambatan R adalah ... (A) 800 Ω (B) 850 Ω (C) 900 Ω (D) 950 Ω (E) 1.000 Ω

Hi Mila P, kakak coba bantu jawab ya. Nilai hambatan R adalah (E) 𝟏.𝟎𝟎𝟎Ω Diketahui: ε₁ = sumber tegangan yang nilainya bisa berubah-ubah ε₂ = sumber tegangan yang nilainya tetap R₁ = R₂ = dua buah hambatan identik Grafik arus yang terbaca ε₁0 = nilai tegangan pada posisi rendah = 0,5v I0 = nilai kuat arus pada posisi rendah = 5mA ε₁1 = nilai tegangan pada posisi tinggi = 3,0v I1 = nilai kuat arus pada posisi tinggi = 10mA Ditanyakan: Nilai hambatan R adalah ... Jawaban: Gunakan rumus Ohm V = I.R dimana: V = tegangan listrik (volt/v) I = kuat arus listrik (Amper/A) R = besar hambatan (Ohm/Ω) Dalam soal ini karena terdapat dua sumber tegangan listrik, maka menjadi: V = εTotal = ε₁ +ε₂ ε₁ +ε₂ = I.R -Tentukan nilai Rp Karena R disusun secara paralel maka nilainya: 1/Rp = 1/R +1/R ← nilai R identik 1/Rp = 2/R Rp = R/2 ε₁0 +ε₂ = I0.Rp 0,5v +ε₂ = 5mA.Rp ε₂ = 5mA.Rp -0,5v ε₁1 +ε₂ = I1.Rp 3v +ε₂ = 10mA.Rp ε₂ = 10mA.Rp -3v ← masukkan ε₂ = 5mA.R -0,5v 5mA.Rp -0,5v = 10mA.Rp -3v 3v -0,5v = 10mA.Rp -5mA.Rp 2,5v = 5mA.Rp Rp = 2,5v/5mA → 5mA = 5.10⁻³A Rp = 2,5v/5.10⁻³A Rp = 2,5.10³/5 Rp = 500Ω ← Rp = R/2 R/2 = 500Ω ← kedua ruas dikali 2 R = 𝟏.𝟎𝟎𝟎Ω Maka nilai hambatan R adalah 𝟏.𝟎𝟎𝟎Ω (E) Demikian penjelasan kakak, tetap semangat belajar ya.
