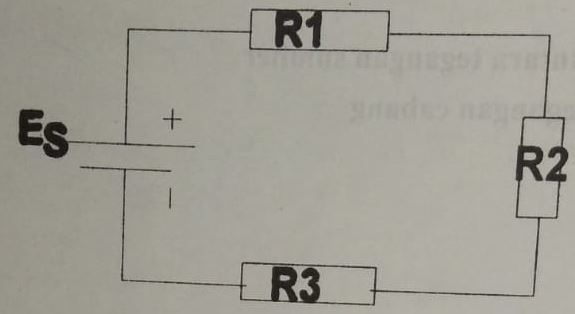

Diketahui: R1 = 5 ohm, R2 = 10 ohm, R3 = 5 ohm, Es = 40 volt. Hitung V2!

Hai Shesar Jawaban dari pertanyaan tersebut adalah 20 V Diketahui: R1 = 5 Ω R2 = 10 Ω R3 = 5 Ω Es = 40 V Ditanya: V2 ? Jawab: Hukum Ohm menyatakan bahwa arus listrik yang mengalir melalui sebuah penghantar berbanding lurus dengan tegangan dan berbanding terbalik dengan hambatannnya. Secara sistematis dapat ditulis I = V/R V = IR dengan V = tegangan (V) I = arus (A) R = hambatan (Ω) Pada rangkaian listrik dapat dirangkai secara seri maupun paralel. Pada rangkaian seri nilai arus yang mengalir pada tiap hambatannya bernilai sama dan membagi tegangan, sedangakan pada rangkaian paralel nilai tegangan pada tiap hambatannya bernilai sama dan membagi arus. Nilai hambatan total rangkaian seri Rs = R1(Ω)+R2(Ω)+R3(Ω)+... dengan : Rs = hambatan total rangkaian seri (Ω) Nilai hambatan total rangkaian paralel 1/Rp =1/R1(Ω)+1/R2(Ω) + 1/... dengan Rp = hambatan total rangkaian paralel (Ω) R1, R2, dan R3 tersusun seri sehingga nilai R total adalah R = R1 + R2 + R3 R = 5 Ω + 10 Ω + 5 Ω R = 20 Ω V = Es I total = Es / R I total = 40 V / 20 Ω I total = 2 A Pada rangakaian seri nilai arus pada tiap hambatan = arus total V2 = I.R2 V2 = 2 A . 10 Ω V2 = 20 V Jadi, tegangan pada hambatan 2 adalah 20 V
