Pertanyaan

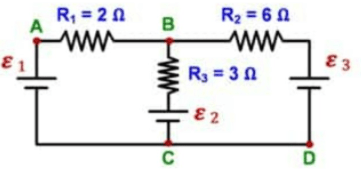

Diberikan sebuah rangkaian yang terdiri dari dua buah loop dengan data sebagai berikut : ε1 = 6 volt ε2 = 9 volt ε3 = 12 volt. Tentukan kuat arus yang melalui R1, R2 dan R3!

alt

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

02

:

01

:

29

:

30


13

1

Jawaban terverifikasi

Iklan

E. Ang

Master Teacher

Mahasiswa/Alumni Universitas Sumatera Utara

01 Februari 2022 08:53

Jawaban terverifikasi

Hai, Chena R. Jawabannya adalah i1 = -1 A, i2 = 2/3 A dan i3 = -1/3 A. Pada rangkaian listrik majemuk, sesuai dengan hukum I Kirchhoff yaitu : ∑i masuk = ∑i keluar Pada titik cabang B, kuat arus masuk ke titik B adalah i1 dan i2 dan arus yang keluar dari titik B adalah i3 = (i1 + i2) , Lihat pada gambar lampiran. Di dalam sebuah rangkaian tertutup, jumlah aljabar gaya gerak listrik ∑𝜀 dan penurunan tegangan ∑i.R sama dengan nol, secara matematis persamaannya adalah : ∑ 𝜀 + ∑i.R = 0 Aturan menentukan tanda : (i) Buat loop dengan arah tertentu pada lintasan tertutup. (ii) Bila pada cabang, arah loop sama dengan arah arus maka ∑i.R bertanda (+) sedangkan bila berlawanan arah maka ∑i.R bertanda (-) (iii) Bila kutub elemen yang dijumpai lebih dahulu adalah kutub (+), maka ggl bertanda (+) sebaliknya jika yang dijumpai lebih dahulu kutub negatif maka ggl bertanda (-). Pembahasan : Loop 1. ∑ 𝜀 + ∑i.R = 0 2i1 + 3(i1+i2) + 9 - 6 = 0 5i1 + 3i2 = -3....(i) Loop 2 ∑ 𝜀 + ∑i.R = 0 6i2 + 3(i1+i2) + 9 - 12 = 0 3i1 + 9i2 = 3 (dibagi 3) i1 + 3i2 = 1.. ... (ii) Eliminasi persamaan (i) dan (ii) 5i1 + 3i2 = -3 i1 + 3i2 = 1 ——————— (-) 4i1 = -4 i1 = -1 A (melalui R1) tanda negatif menyatakan bahwa arah arus listrik berlawanan dengan arah pemesanan kita. Substitusi nilai i1 ke persamaan (ii) i1 + 3i2 = 1 -1 + 3i2 = 1 3i2 = 2 i2 = 2/3 A (melalui R2) Kuat arus yang melalui R3 = i1 + i2 = -1 + 2/3 = -1/3 A tanda negatif menyatakan bahwa arah arus listrik berlawanan dengan arah pemesanan kita. Jadi besar kuat arus listrik yang melalui R1, R2 dan R3 berturut-turut adalah -1 A, 2/3 A dan -1/3 A. Terima kasih telah bertanya di Roboguru

alt
