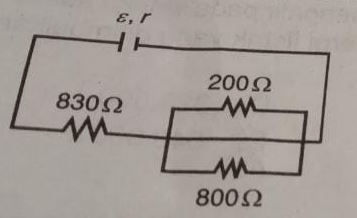

Diberikan rangkaian listrik arus searah seperti gambar berikut dengan ϵ =ggl baterai dan r = resistansi dalam baterai. Pada resistor 800 Ω mengalir arus sebesar 1,3 mA. Jika r = 10 Ω, berapakah nilai ϵ?

<p>Jawaban : 6,5 volt</p><p>&nbsp;</p><p>Diketahui :</p><p>R1 = 830 ohm</p><p>R2 = 200 ohm</p><p>R3 = 800 ohm</p><p>r = 10 ohm</p><p>I3 = 1,3 mA</p><p>&nbsp;</p><p>Ditanya :</p><p>E?</p><p>&nbsp;</p><p>Pembahasan :</p><p>Hukum Ohm adalah hukum yang menyatakan bahwa besar kuat arus yang mengalir pada suatu penghantar sebanding dengan beda potensial antara ujung-ujung penghantar.</p><p>&nbsp;</p><p>V = I × R</p><p>&nbsp;</p><p>dengan&nbsp;</p><p>V = tegangan (volt)</p><p>I = kuat arus listrik (A)</p><p>R = hambatan (ohm)</p><p>&nbsp;</p><p>Tegangan pada rangkaian paralel</p><p>V2 = V3 = I3 x R3 = 1,3 x 10^-3 x 800 = 1,04 volt</p><p>&nbsp;</p><p>Arus listrik pada rangkaian paralel</p><p>Ip = I2 + I3</p><p>Ip = V2/R2 + I3</p><p>Ip = 1,04/200 + 1,3 x 10^-3</p><p>Ip = 5,2 x 10^-3 + 1,3 x 10^-3</p><p>Ip = 6,5 x 10^-3 A</p><p>&nbsp;</p><p>Itot = I1 = Ip = Ir</p><p>&nbsp;</p><p>Hambata total</p><p>1/Rp = 1/800 + 1/200 = 5/800</p><p>Rp = 800/5 = 160 ohm</p><p>&nbsp;</p><p>Rtotal = Rp + R1 + r</p><p>Rtotal = 160 + 830 + 10&nbsp;</p><p>Rtotal = 1000 ohm</p><p>&nbsp;</p><p>Maka</p><p>E = Itot x Rtot</p><p>E = 6,5 x 10^-3 x 1000</p><p>E = 6,5 volt</p><p>&nbsp;</p><p>Dengan demikian, nilai beda potensial sebesar 6,5 volt.</p>
