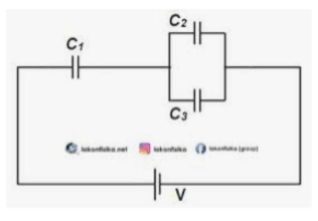

Di bawah ini skema rangkaian 3 buah kapasitor. masing masing C1 = 4μf, C2 = 7 μf dan C3 = 5μf kapasitas total dari rangkaian dibawah ini adalah …. A. 1 μf B. 2 μf C. 3 μf D. 4 μf E. 5 μf

Halo Gracias, jawaban untuk soal di atas adalah C. 3 μf Rangkaian paralel kapasitor adalah rangkaian yang terdiri dari 2 buah kapasitor atau lebih yang disusun secara berderet. Rangkaian seri kapasitor adalah rangkaian yang terdiri dari 2 buah kapasitor atau lebih yang disusun sejajar. Rumus rangkaian paralel dan seri kapasitor: Cp = C1 + C2 + ... 1/Cs = 1/C1 + 1/C2 + ... dimana: Cp = kapasitansi kapasitor rangkaian paralel (μf) Cs = kapasitansi kapasitor rangkaian seri (μf) C1, C2 = kapasitor (μf) Diketahui: C1 = 4 μf C2 = 7 μf C3 = 5 μf Ditanya: C total = .... Jawab: C2 dan C3 merupakan rangkaian paralel maka: Cp = C2 + C3 Cp = 7 + 5 Cp = 12 μf C1 dan Cp merupakan rangkaian seri maka: 1/C total = 1/C1 + 1/Cp 1/C total = 1/4 + 1/12 1/C total = 3/12 + 1/12 1/C total = 4/12 C total = 12/4 Cs = 3 μf Jadi, kapasitas total dari rangkaian di atas adalah 3 μf Oleh karena itu, jawaban yang benar adalah C Semoga membantu ya
