Dari rangkaian hambatan berikut R1 = 10 Ω, R2 = 9 ...

Question

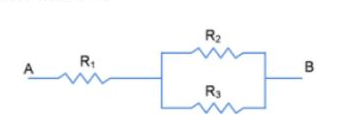

Dari rangkaian hambatan berikut R1 = 10 Ω, R2 = 9 Ω, R3 =18Ω Tentukan hambatan pengganti antara titik A dan B!

M. Herdianira · Accepted Answer

Halo Safi, jawaban untuk soal di atas adalah 16 Ω

Konsep:
Rangkaian paralel:
1/Rp = 1/R1 + 1/R2 + ...
Rangkaian seri:
Rs = R1 + R2 + ...
dimana:
Rp = hambatan pengganti rangkaian paralel (Ω)
Rs = hambatan pengganti rangkaian seri (Ω)
R1 = R2 = hambatan (Ω)

Diketahui:
R1 = 10 Ω
R2 = 9 Ω
R3 =18 Ω
Ditanya:
hambatan pengganti = ....
Jawaban:
Rangkaian paralel (R2 dan R3)
1/Rp = 1/9 + 1/18
1/Rp = 2/18 + 1/18
1/Rp = 3/18
Rp = 18/3
Rp = 6 Ω
Hambatan pengganti (rangkaian seri)
= R1 + Rp
= 10 + 6
= 16 Ω

Jadi, hambatan pengganti antara titik A dan B adalah 16 Ω

Semoga membantu ya
