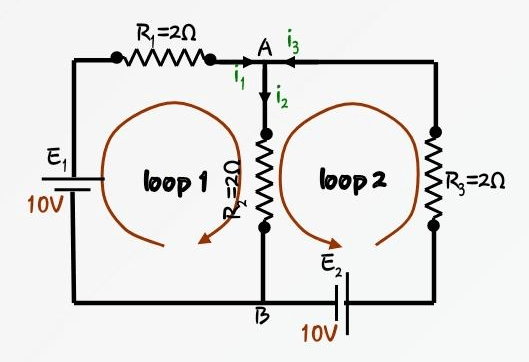

Dari rangkaian di atas, hitung Arus listrik yang mengalir pada tiap cabang (I1, I2, I3)

Halo Gracias..... Jawabannya adalah I1 = 5/3 A I2 = 10/3 A I3 = 5/3 A Soal ini menggunakan prinsip hukum I Kirchoff yaitu Jumlah kuat arus listrik yang masuk ke suatu titik cabang akan sama dengan jumlah kuat arus listrik yang meninggalkan titik itu. Σ Imasuk = Σ Ikeluar Sedangkan Hukum II Kirchhoff, yaitu pada rangkaian tertutup, berbunyi: jumlah aljabar GGL (ε) dan jumlah penurunan tegangan (IR) sama dengan nol. Secara matematis dapat dirumuskan sebagai: Σ ε+Σ IR = 0. dengan, ε = jumlah GGL (V) I = arus listrik (A) R = hambatan (ohm) Diketahui: E1= 10 V E2 = 10V R1 = 2 Ω R2 = 2 Ω R3 = 2 Ω Ditanya: Besar kuat arus yang mengalir pada rangkaian yaitu I1, I2, I3? Jawab: menentukan Arus yang mengalir pada rangkaian: Arah arus dan arah loop sesuai pada gambar di soal. I2= I1+I3 maka loop 1 Σ ε+Σ IR = 0. -E1+ I1R1+I2 . R2 = 0 -10 + I1. 2+ I2 . 2= 0 2. I1+ 2.I2 = 10 I1 + I2 = 5 (I2-I3)+ I2= 5 2.I2 - I3 = 5 I3 = 2.I2 -5....... pers. 1 loop 2 Σε+Σ IR = 0. -E2+ I2. R2 + I3. R3= 0 -10+I2. 2 + I3 . 2= 0 2. I3 +2.I2 = 10 I3+ I2= 5..... pers. 2 subtitusikan pers.1 dengan pers. 2 I3 + I2 = 5 2.I2- 5+I2 = 5 3.I2 =10 I2 = 10/3 A maka nilai I2 I3 + I2 = 5 I3 + 10/3 = 5 I3 =( 15-10) /3 I3 = 5/3 A maka nilai I1 I2 = I1 + I3 I1 = I2-I3 I1 = 10/3 - 5/3 I1 = 5/3 A Jadi Besar I1= 5/3 A ; I2 = 10/3 A ; I3 = 5/3 A
