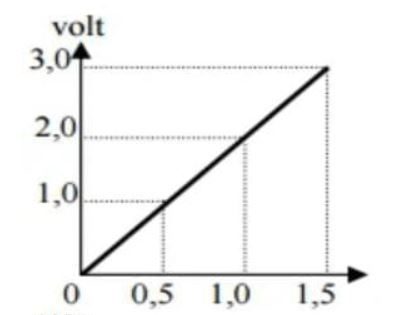

Dari hasil suatu percobaan hukum Ohm diperoleh grafik hubungan antara tegangan V dan kuat arus seperti gambar. Nilai hambatan yang digunakan dalam percobaan tersebut adalah.....

<p>Jawaban yang benar adalah 2 ohm.</p><p>&nbsp;</p><p>Diketahui:</p><p>Data grafik tegangan dan kuat arus listrik.</p><p>&nbsp;</p><p>Ditanya:</p><p>Nilai hambatan (R) = ...?</p><p>&nbsp;</p><p>Jawab:</p><p>Konsep yang kita gunakan adalah hukum Ohm. Pada rangkaian listrik, hukum Ohm menyatakan:</p><p>“Kuat arus dalam suatu rangkaian berbanding lurus dengan tegangan pada ujung-ujung rangkaian dan berbanding terbalik dengan hambatan rangkaian”, secara matematis dirumuskan:</p><p>&nbsp;</p><p>I = V/R,</p><p>&nbsp;</p><p>dengan:</p><p>I = kuat arus (A)</p><p>V = tegangan (V)</p><p>R = hambatan listrik (ohm).</p><p>&nbsp;</p><p>Berdasarkan grafik hubungan yang disajikan pada gambar, nilai hambatannya adalah gradien garis tersebut, yaitu:</p><p>&nbsp;</p><p>Gradien = R = ΔV/ΔI</p><p>R = (3 - 0) / (1,5 - 0)</p><p>R = 3 / 1,5</p><p>R = 2 ohm.</p><p>&nbsp;</p><p>Jadi, nilai hambatan yang digunakan dalam percobaan tersebut adalah 2 ohm.</p>
